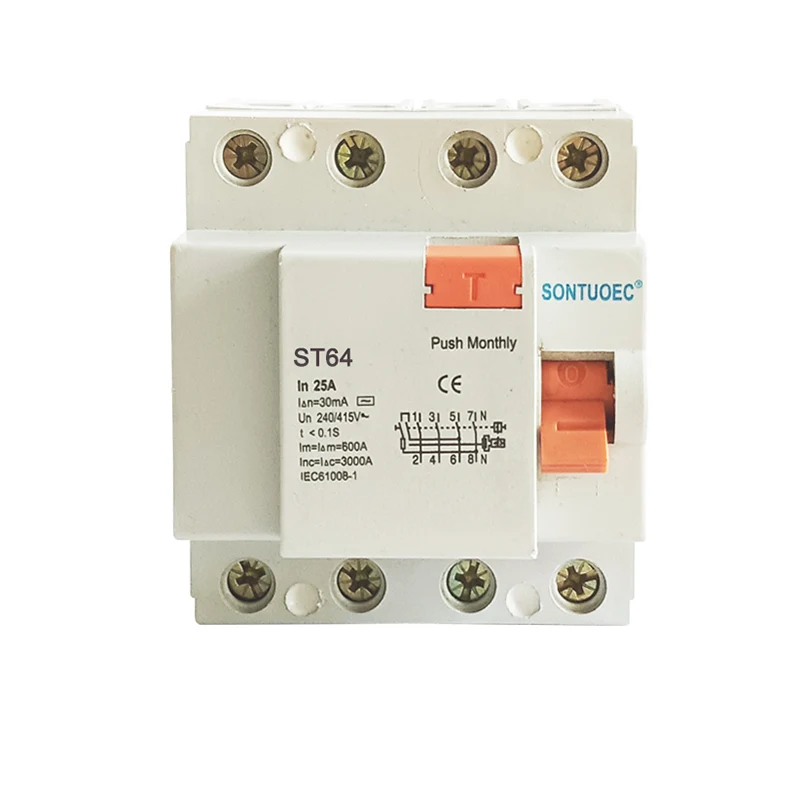

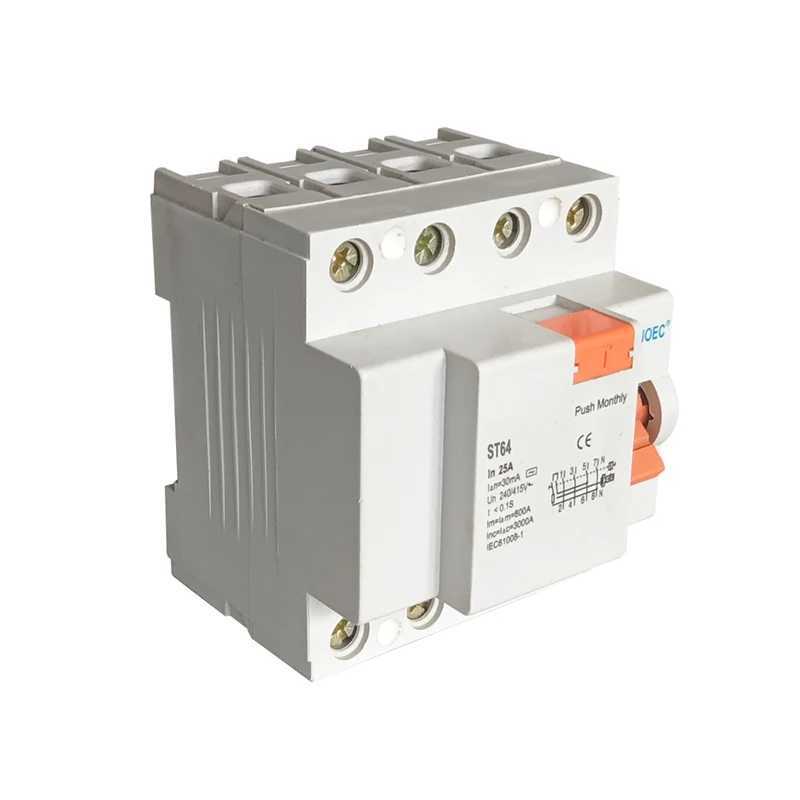

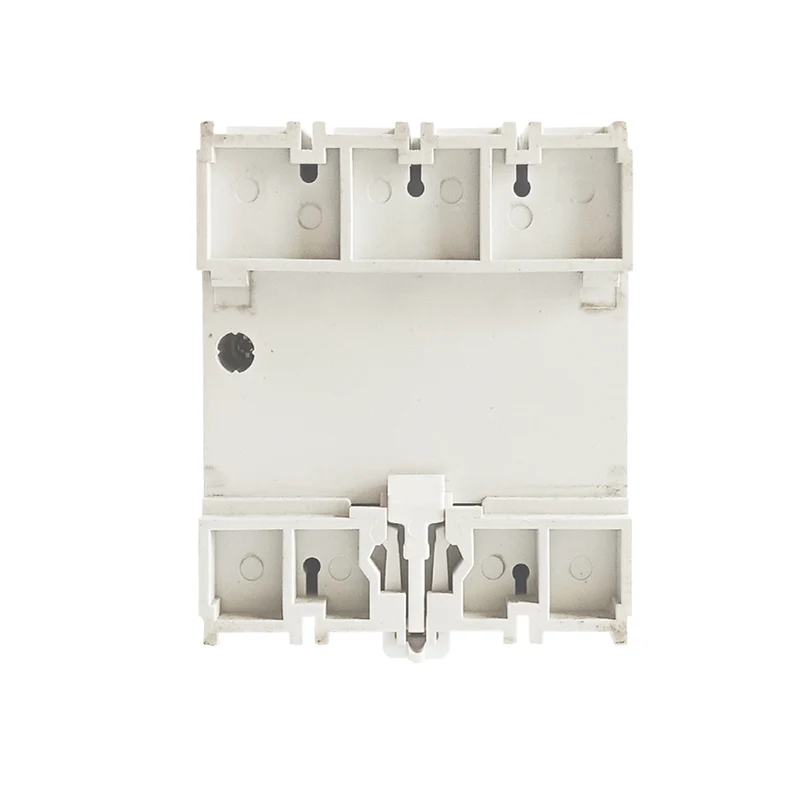

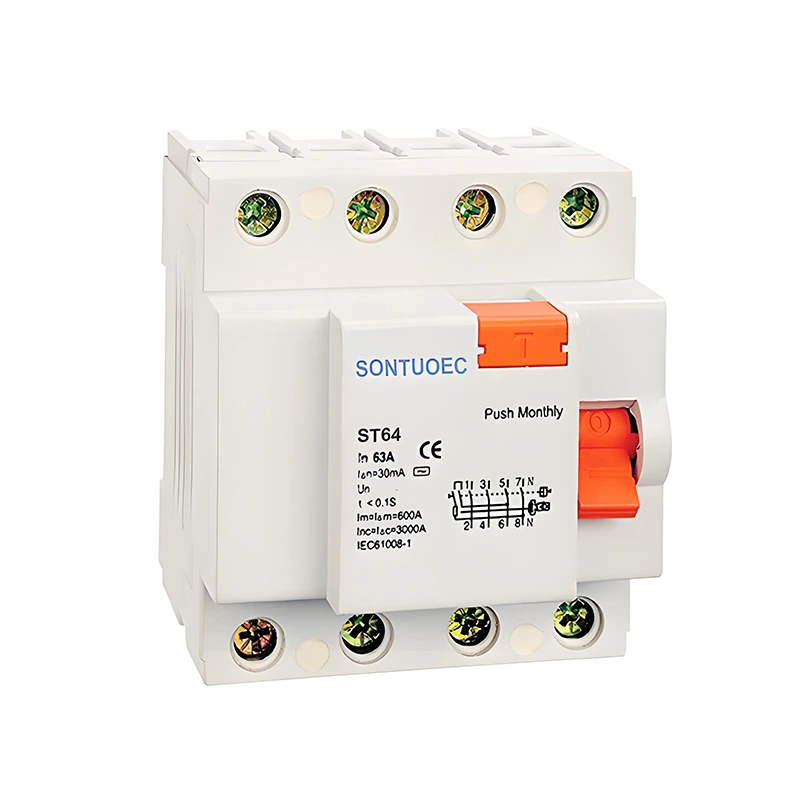

4p 63a /30mA mabaki ya sasa ya mzunguko wa mzunguko

4p 63a /30mA mabaki ya sasa ya mzunguko wa mzunguko ni mhalifu wa mzunguko wa sasa na miti minne (p), ambayo ina wastani wa 63A na hatua ya mabaki ya sasa (i.e., hatua ya kuvuja ya sasa) ya 30mA. Ajali za umeme na moto wa umeme.

Mfano:ST60

Tuma Uchunguzi

Maelezo ya bidhaa

Kiwango:	IEC 61008-1
Mfano:	ST60
Tabia za sasa za mabaki:	Na, na
Pole No.:	2p, 4p
Iliyopimwa sasa:	16a, 25a, 32a, 40a, 63a;
Voltage iliyokadiriwa:	230/400V AC
Frequency iliyokadiriwa:	50/60Hz
Ilikadiriwa mabaki ya kazi ya sasa ya IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Ilikadiriwa mabaki yasiyokuwa ya kufanya kazi ya sasa i ΔNO:	≤0.5iΔN
Ilikadiriwa hali fupi-mzunguko wa sasa: Inc:	6000A
Ilikadiriwa masharti ya kawaida ya mzunguko IΔC ya sasa:	6000A
Muda wa kusafiri:	Tripping ya papo hapo0.1sec
Mabaki ya kusambaratisha anuwai ya sasa:	0.5iΔn ~ iΔn
Uvumilivu wa mitambo ya umeme:	Mizunguko 4000
Torque ya kufunga:	2.0nm
Kituo cha Uunganisho:	Screw terminal nguzo terminal na clamp
Ufungaji:	35mm din reli ya kuweka

Kanuni ya operesheni

Kanuni ya kufanya kazi ya 4P 63A /30MA mabaki ya mzunguko wa sasa wa mzunguko ni msingi wa kanuni ya induction ya umeme. Wakati mabaki ya sasa katika mzunguko yanazidi thamani iliyowekwa, flux ya umeme kwa sababu ya mabaki itatolewa, na flux hii itaendesha utaratibu wa kutolewa, na kufanya mvunjaji wa mzunguko kukatwa kwa mzunguko haraka. Wakati huo huo, RCCB pia ina kazi ya ulinzi na mzunguko mfupi, wakati wa sasa katika mzunguko unazidi thamani iliyokadiriwa, pia husababisha hatua ya utaratibu wa kupigwa.

Vipengele kuu

Ubunifu wa nne-pole: 4p inamaanisha kuwa mvunjaji wa mzunguko ana vituo vinne, kawaida hutumika katika mizunguko ya waya-tatu-waya au awamu moja, yenye uwezo wa kukata mikondo yote ya awamu na sifuri (au upande wowote) kwa wakati mmoja.

Iliyokadiriwa sasa: 63A Iliyokadiriwa ya sasa hufanya mvunjaji wa mzunguko kuweza kubeba mizigo mikubwa, inayofaa kwa ulinzi wa vifaa vya umeme vya nguvu.

Ugunduzi nyeti wa kuvuja: Mpangilio wa mabaki ya sasa ya 30mA ni ya chini sana, ambayo inaweza kugundua kuvuja kidogo kwa mzunguko na kukata mzunguko kwa wakati ili kuhakikisha usalama wa wafanyikazi na vifaa.

Salama na ya kuaminika: RCCB inachukua utaratibu wa kutolewa wa hali ya juu na vifaa vya mawasiliano na mali bora ya umeme na mitambo, ambayo inaweza kuhakikisha kukata kwa wakati unaofaa kwa wakati wa makosa kama vile kupakia, mzunguko mfupi na kuvuja ili kuzuia ajali.

Hali ya Maombi

4p 25A/30MA RCCB inatumika sana katika hali tofauti ambazo zinahitaji kinga ya umeme, kama vile:

Majengo ya makazi na biashara: Inatumika kulinda vifaa vya umeme na usalama wa kibinafsi, kuzuia ajali za mshtuko wa umeme na moto wa umeme.

Mistari ya uzalishaji wa viwandani: Inatumika kulinda vifaa vya umeme kama vile motors, transfoma na vifaa vingine vya umeme kutoka kwa operesheni ya kawaida, kuzuia uharibifu wa vifaa na kuzima kwa sababu ya kuvuja, kupakia na sababu zingine.

Vituo vya umma: kama hospitali, shule, maktaba na maeneo mengine, yanayotumika kuhakikisha operesheni salama ya vifaa vya umeme na utumiaji salama wa umeme na wafanyikazi.

4P 63A /30mA Residual Current Circuit Breaker
