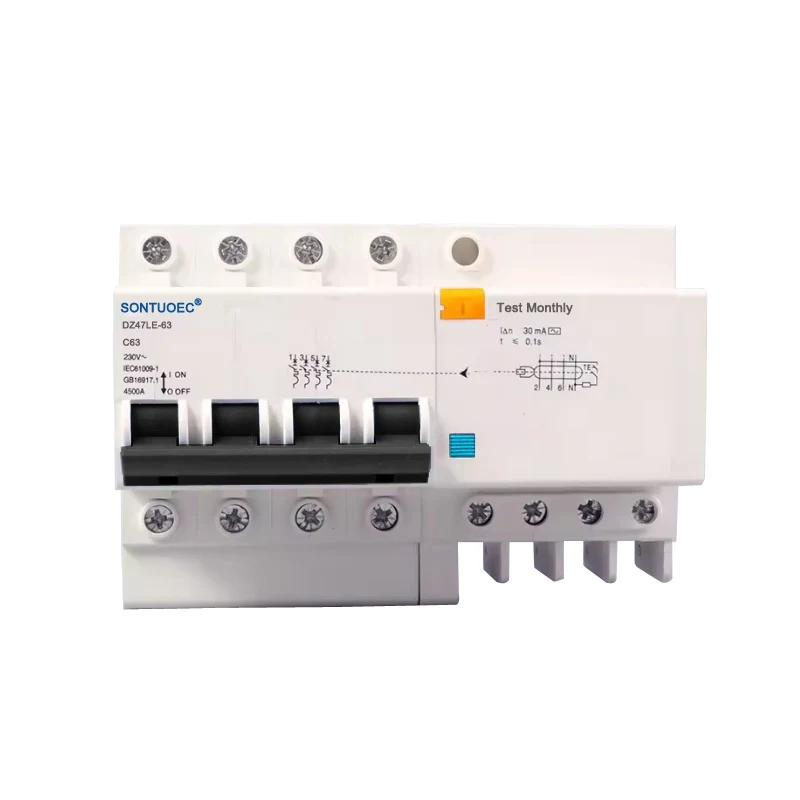

4P RCBO AC Aina

Aina ya 4P RCBO AC ni kikatiza saketi yenye nguzo 4 inayochanganya ulinzi wa sasa wa mabaki na utendaji wa ziada wa ulinzi, hasa iliyoundwa kwa ajili ya saketi za sasa (AC) zinazopishana. Inaweza kukata usambazaji wa umeme kiotomatiki wakati mkondo wa mabaki (yaani kuvuja kwa sasa) unapotambuliwa kwenye saketi ili kuzuia moto wa umeme na ajali za kibinafsi za mshtuko wa umeme. Wakati huo huo, pia ina kazi ya ulinzi wa overcurrent ambayo inaweza kukata moja kwa moja ugavi wa umeme katika tukio la overload au mzunguko mfupi katika mzunguko ili kulinda usalama wa mzunguko na vifaa.

Mfano:DZ47LE-63

Tuma Uchunguzi

Maelezo ya bidhaa

jina	Mabaki ya Kivunja Mzunguko na Ulinzi wa Kupindukia
vipengele	ulinzi wa overload/mzunguko mfupi/ uvujaji

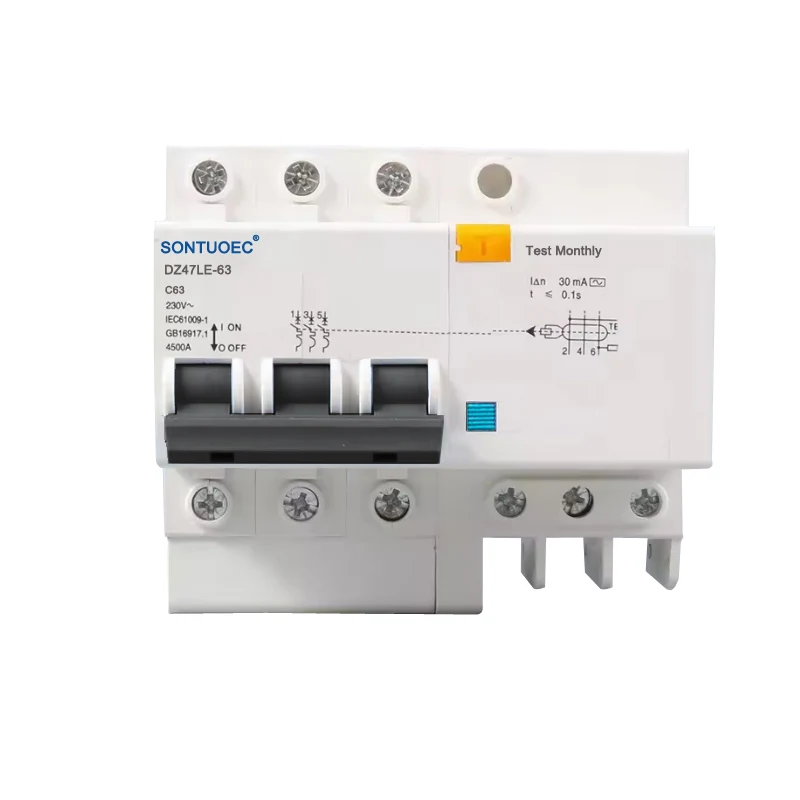

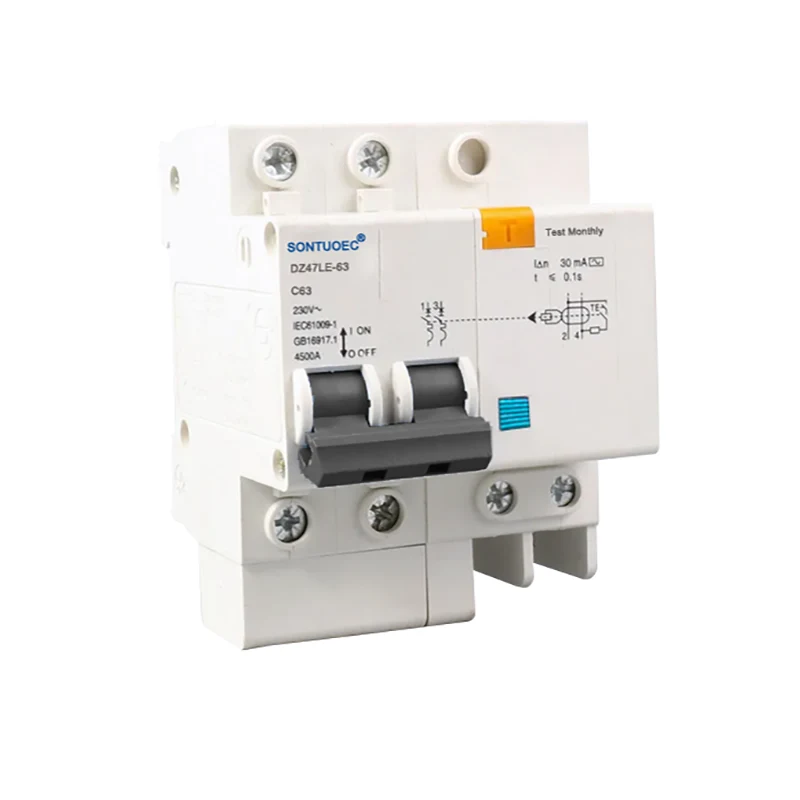

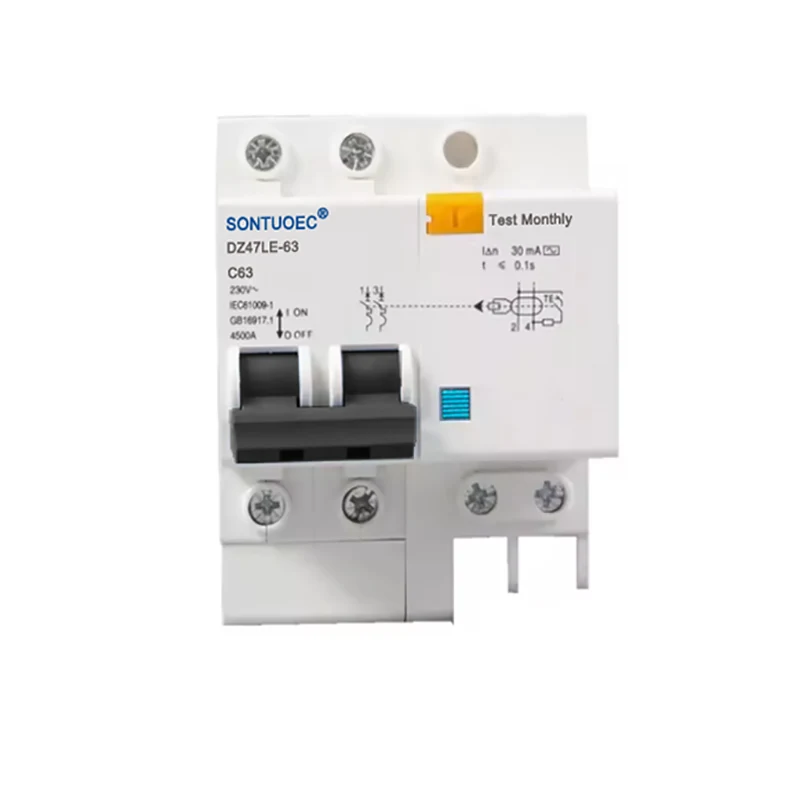

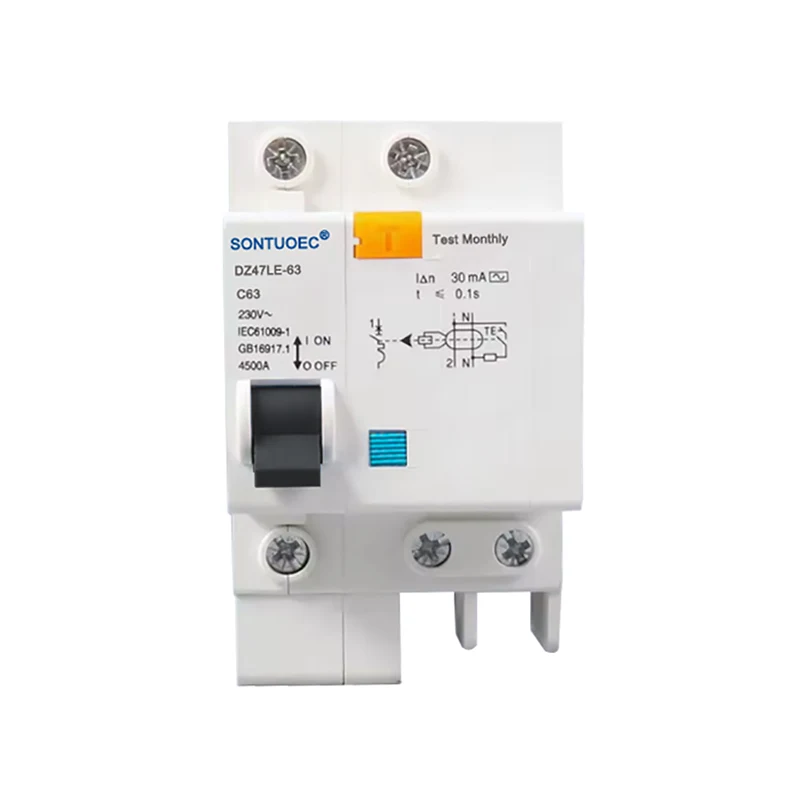

Pole No	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Kuvunja Uwezo	3kA,4.5KA,6KA
Iliyokadiriwa Sasa(A)	6A,10A,16A,20A,25A,32A, 40A,63A
Ukadiriaji wa sasa wa uendeshaji wa mabaki:	10mA,30mA,100mA,300mA,500mA
Iliyokadiriwa Voltage(V)	240/415v
ufungaji	aina ya reli
kiwango	IEC61009-1, GB16917-1
vyeti	CE

Kanuni ya uendeshaji

Kanuni ya uendeshaji ya 4P RCBO AC Aina inategemea jumla ya vekta ya mikondo na kanuni za sumakuumeme. Wakati mikondo katika mzunguko juu ya moto (L) na sifuri (N) waya si sawa katika ukubwa, vector Jumla ya mikondo katika upande wa msingi wa mzunguko transformer si sifuri, ambayo inazalisha voltage ikiwa katika coil sekondari upande. Voltage hii inayotokana huongezwa kwenye relay ya sumakuumeme, na hivyo kutoa msisimko wa sasa ambao huunda nguvu ya kurudisha nyuma sumaku. Wakati sasa hitilafu inapofikia thamani ya sasa ya uendeshaji ya RCBO, nguvu hii ya kupunguza sumaku ya kinyume itasababisha silaha iliyo ndani ya relay ya sumakuumeme kujitenga na nira, na kusukuma utaratibu wa uendeshaji kutenda na kukata mzunguko wa sasa wa hitilafu.

DZ47LE-63 mfululizo wa kivunja mzunguko wa ulinzi wa uvujaji wa ardhi wa kielektroniki unafaa kwa mzunguko wa makazi ya awamu moja ya AC 50Hz/60Hz, voltage iliyokadiriwa 230V, na lilipimwa sasa 6A~63A; 400V kwa mzunguko wa awamu tatu wa AC 50Hz/60Hz. Inaweza kulinda upakiaji wa fomu ya mzunguko na mzunguko mfupi. Bidhaa hii ina faida ya kiasi kidogo, uwezo wa juu wa kuvunja, waya wa kuishi na mstari wa sifuri hukatwa kwa wakati mmoja, pia kulinda mtu kutokana na mshtuko wa kuvuja kwa umeme katika kesi ya waya wa moto na mstari wa sifuri unaounganishwa kinyume.

Inalingana na kiwango cha IEC61009-1,GB16917.1.

Kipengele:

1) .Inatoa ulinzi dhidi ya mshtuko wa umeme, kosa la ardhi, sasa ya kuvuja;

2) .Hutoa ulinzi dhidi ya overload, short-circuit na over-voltage;

3). Kiasi kidogo, uwezo wa juu wa kuvunja; waya wa kuishi na mstari wa sifuri hukatwa kwa wakati mmoja;

4). Ukubwa mdogo na uzito, ufungaji rahisi na wiring, utendaji wa juu na wa kudumu

5). Toa dhidi ya utepetevu wa matumizi mabaya unaosababishwa na voltage ya papo hapo na mkondo wa papo hapo.

Vipengele na Faida

Ulinzi wa kazi nyingi: Aina ya 4P RCBO AC inachanganya ulinzi wa sasa wa mabaki na ulinzi wa kupita kiasi ili kutoa ulinzi wa kina kwa saketi na vifaa.

Unyeti wa juu: Ulinzi nyeti sana dhidi ya utumizi wa ghafla au kupanda polepole kwa mabaki ya mkondo wa AC wa sinusoidal huhakikisha kuunganishwa.

Utumizi mpana: Inafaa kwa saketi za AC katika mifumo ya usambazaji umeme ya majumbani, viwandani na kibiashara, haswa kwa wiring moja ya moto-moja-sifuri.

Rahisi kufunga na kudumisha: muundo wa busara wa muundo, rahisi kufunga, na wakati huo huo ni rahisi kufanya matengenezo na ukarabati.

Matukio ya Maombi

4P RCBO AC Aina hutumiwa sana kwa ulinzi wa mzunguko wa AC majumbani, ofisini, majengo ya biashara na vifaa vya viwandani. Inafaa haswa kwa programu zinazohitaji ulinzi wa waya za Moto na Sufuri, kama vile saketi za taa, saketi za soketi na ulinzi wa vifaa kama vile motors.

4P RCBO AC Type
