Mvunjaji wa mzunguko wa umeme

Mvunjaji wa mzunguko wa umeme ni kifaa cha kubadili kinachoweza kubeba na kuvunja sasa chini ya hali ya kawaida au isiyo ya kawaida. Kazi yake kuu ni kulinda mzunguko kutokana na uharibifu unaosababishwa na upakiaji mwingi, mizunguko fupi na hali zingine zisizo za kawaida ili kuhakikisha operesheni salama na thabiti ya mfumo wa nguvu. Wakati wa kupakia zaidi, mzunguko mfupi na makosa mengine hufanyika katika mzunguko, mvunjaji wa mzunguko wa umeme anaweza kukata haraka sasa, kuzuia kosa kupanua, na kulinda vifaa na usalama wa kibinafsi.

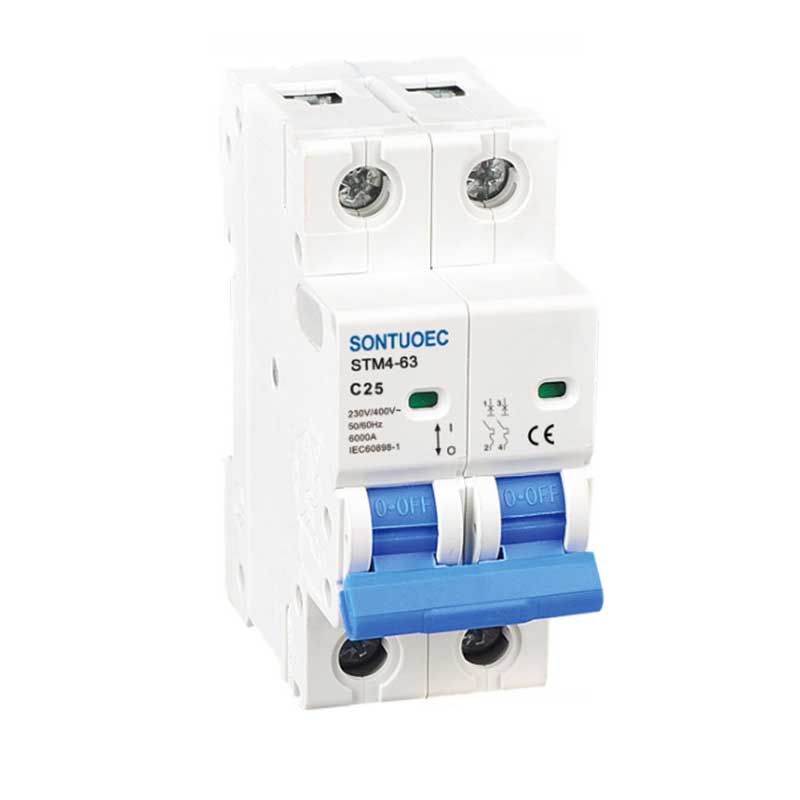

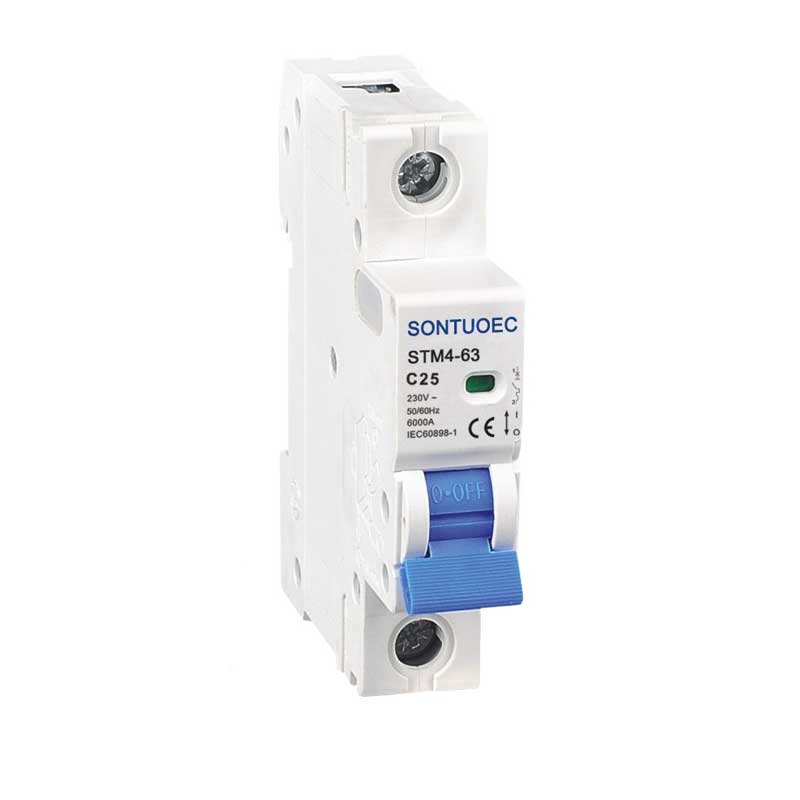

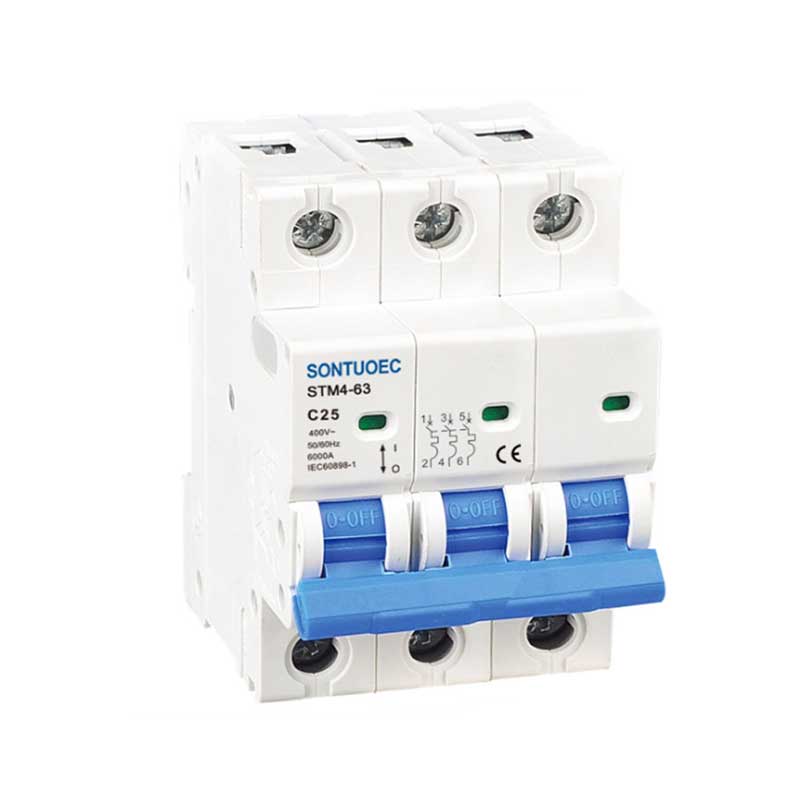

Mfano:STM4-63

Tuma Uchunguzi

Maelezo ya bidhaa

Mfano	STM4-63
Kiwango	IEC60898-1
Pole	1p, 2p, 3p, 4p
Uwezo mfupi wa kuvunja mzunguko	3ka, 4.5ka, 6ka
Ilipimwa Sasa (in)	1,2,4,610,16,20,25,32,40,50,63a
Ilipimwa Voltage (un)	AC230 (240)/400 (415) v
Ilipimwa Mara kwa mara	50/60Hz
Curve ya kusafiri	B, C, d
Sumaku kutolewa	B Curve: kati ya 3in na 5 in
	C Curve: kati ya 5in na 10in
	D Curve: kati ya 10in na 14in
Electro-Mechanical uvumilivu	juu Mizunguko 6000

Kanuni ya operesheni

Kanuni ya kufanya kazi ya wavunjaji wa mzunguko wa umeme ni msingi wa kanuni za uingizwaji wa umeme na maambukizi ya mitambo. Wakati ya sasa katika mzunguko inazidi thamani iliyokadiriwa, kitu cha mafuta ndani ya mvunjaji wa mzunguko kitawaka moto na kutoa mabadiliko ya bimetal, au electromagnet itatoa suction ya kutosha kufanya kitendo cha kukatwa, na hivyo kukata mzunguko. Kwa kuongezea, mvunjaji wa mzunguko pia ana kifaa cha kuzima cha arc, ambacho kinaweza kuzima kwa ufanisi arc inayozalishwa wakati wa kuvunja sasa na kuzuia arc kutokana na kuumiza vifaa na wafanyikazi.

Vipengele kuu

Mvunjaji wa mzunguko wa umeme kwa ujumla huwa na mfumo wa mawasiliano, mfumo wa kuzima wa arc, utaratibu wa kufanya kazi, mshambuliaji, ganda na kadhalika. Mfumo wa mawasiliano hutumiwa kuunganisha na kukataza mvunjaji wa mzunguko; Mfumo wa kuzima wa Arc hutumiwa kuzima arc inayozalishwa wakati wa kuvunja sasa; Utaratibu wa kufanya kazi hutumiwa kutambua mwongozo au operesheni ya moja kwa moja ya mvunjaji wa mzunguko; Tripper ndio sehemu ambayo husababisha hatua ya mvunjaji wa mzunguko kulingana na hali ya makosa katika mzunguko; Gamba hutumiwa kulinda muundo wa ndani wa mvunjaji wa mzunguko na kuzuia kuingiliwa kwa nje.

Electrical Circuit Breaker
