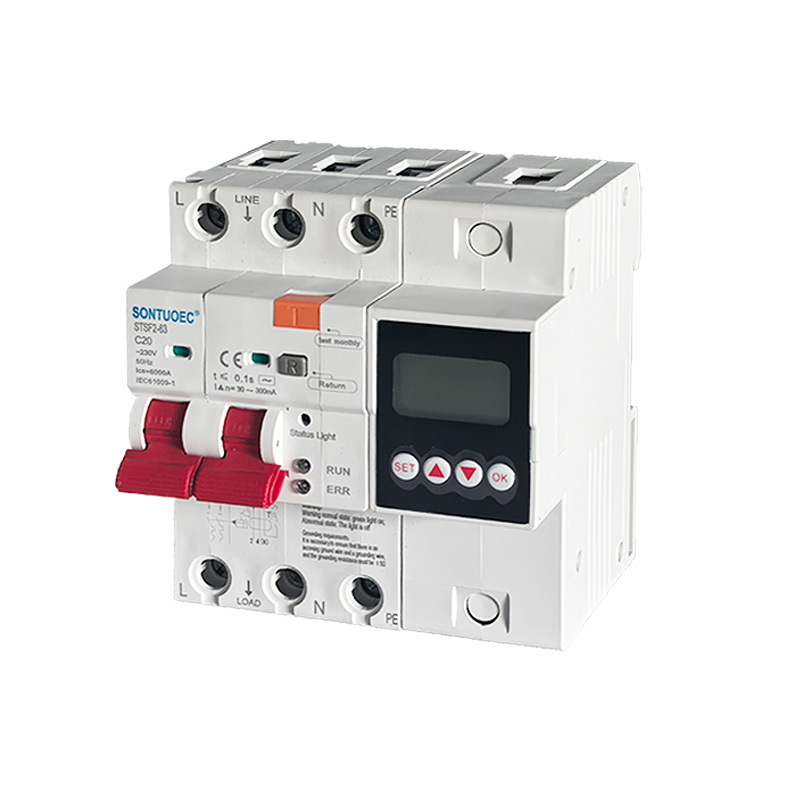

Mlinzi mwenye akili wa kuzamishwa dhidi ya kuvuja kwa mshtuko wa umeme 220V kivunja mzunguko wa hewa

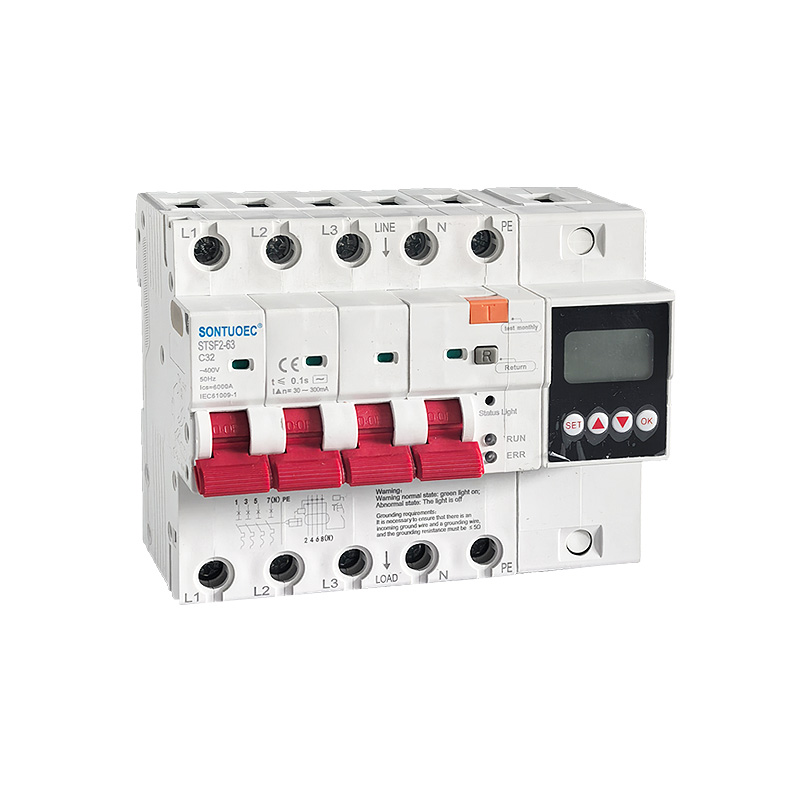

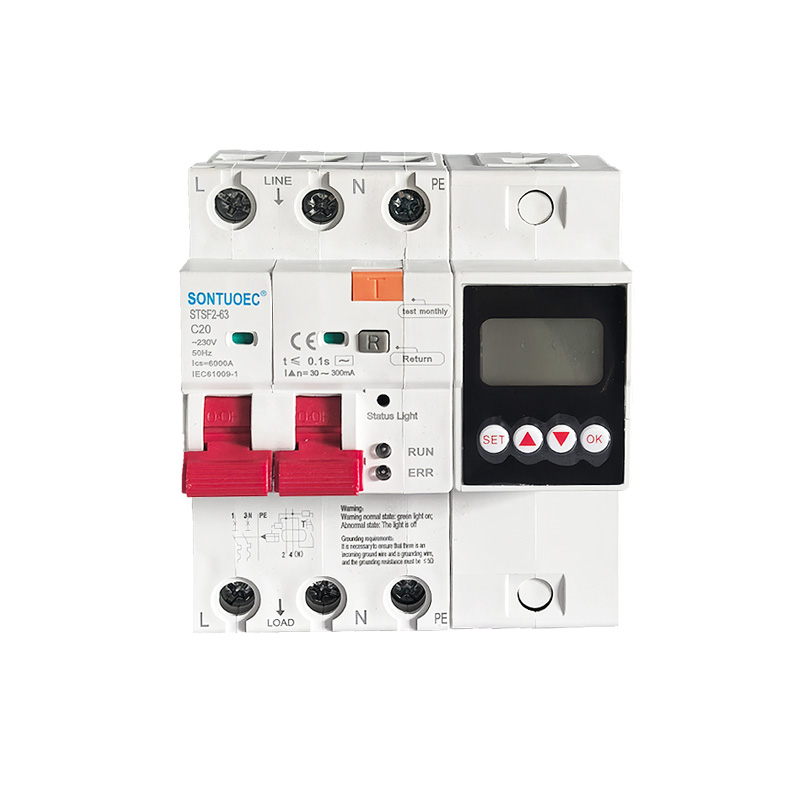

STSF2-63/100 100A 2p 4p Multifunctional RCBO inafaa kwa AC 50/60Hz, iliyokadiriwa katika mzunguko na voltage ya 230V-400V na sasa iliyopimwa ya 100A, wakati aperson imepigwa na umeme au uvujaji wa gridi ya nguvu. Wakati uvujaji, overvoltage, na undervoltage kufikia maadili kuweka, mabaki sasa mhalifu mhalifu anaweza kufanya kazi haraka katika kipindi cha muda mfupi sana haraka kukata usambazaji wa umeme. Wakati joto la ufuatiliaji wa mzunguko wa mzunguko wa sasa wa mabaki hufikia thamani iliyowekwa, waya ya ardhi ya ufuatiliaji haijaunganishwa. Inapounganishwa, bidhaa hutoa sauti ya kengele ili kulinda usalama wa wafanyikazi na vifaa vya umeme, na inaweza kuepukwa Zuia uharibifu wa vifaa unaosababishwa na overvoltage katika gridi ya nguvu. Ina upakiaji mwingi, mzunguko mfupi, uvujaji, overvoltage Vitendaji vya ulinzi wa chini ya voltage na joto kupita kiasi vinaweza kutumika kuwasha na kuzima vifaa vya umeme mara kwa mara katika hali ya kawaida. Mizunguko ya taa, hasa yanafaa kwa mifumo ya usambazaji wa taa za viwanda na biashara. Bidhaa ina kiasi kidogo, muundo wa kompakt, na ufanisi bora wa gharama kuliko bidhaa zingine zinazofanana. Ina sura nzuri, Uwezo wa juu wa kuvunja hufanya kuwa chaguo nzuri kwa usambazaji wa nguvu za kaya. Bidhaa hii inatii viwango vya GB/T 16917.1 na IEC 61009-1 na imepata uthibitisho wa CE.

Mfano:STFS2-63

Tuma Uchunguzi

Maelezo ya bidhaa

MAELEZO:

Umeme vipengele	Kawaida	Kitengo	IEC/EN 61009-1
	Hali		Aina ya elektroniki
	Aina (aina ya mawimbi ya kuvuja kwa ardhi inahisiwa)		AC
	Tabia ya kutolewa kwa thermo-magnetic		B,C,D
	Iliyokadiriwa sasa ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Inaweza Kurekebishwa
	Nguzo	P	1P+N, 3P+N
	Ilipimwa voltage Ue	V	AC 230, 400 (Inaweza Kurekebishwa)
	Unyeti uliokadiriwa I△n	A	30-300mA(30,100,300mA) Inaweza Kurekebishwa
	Ilipimwa uwezo wa kutengeneza na kuvunja mabaki l△m	A	500
	Imekadiriwa uwezo wa mzunguko mfupi wa Icn	A	6000
	Muda wa mapumziko chini ya I△n	S	≤0.1
	Iliyokadiriwa mara kwa mara	Hz	50/60
	Imekadiriwa msukumo kuhimili voltage (1.2/50)Uimp	V	4000
	Voltage ya mtihani wa dielectric katika ind.Freq kwa 1min	kV	2
	Ui wa insulation ya mafuta	V	250
	Kiwango cha uchafuzi wa mazingira		2
Nyinginer	Ulinzi wa juu / chini ya voltage;	na	Ulinzi wa Joto ; Fire-alarm na wengine
Vipengele vya mitambo	Maisha ya umeme		4000
	Maisha ya mitambo		10000
	Kiashiria cha sasa cha kosa		NDIYO
	Kiwango cha ulinzi		IP20
	Halijoto iliyoko	ºC	-5~+40(Maombi maalum tafadhali rejelea
	(kwa wastani wa kila siku≤35ºC)	ºC	marekebisho ya fidia ya joto)
	Halijoto ya kuhifadhi	ºC	-25~+70
Ufungaji	Aina ya uunganisho wa terminal		Upau wa kebo/aina ya pini/Upau wa basi aina ya U

	Ukubwa wa terminal juu/chini kwa kebo	mm2	25
	Ukubwa wa terminal juu/chini kwa kebo	AWG	18-5
	Ukubwa wa terminal juu/chini kwa upau wa basi	mm2	25
	Ukubwa wa terminal juu/chini kwa upau wa basi	AWG	18-3
	Kuweka		Kwenye reli ya DIN EN 60715(35mm) kwa kutumia kifaa cha klipu cha haraka
	Muunganisho		Kutoka juu

JOTO LINALOZUNGUKA:

1. Joto la hewa iliyoko halipaswi kuwa chini kuliko -5 1C, si zaidi ya +40 C, na thamani ya wastani ya kila siku haitazidi +35 C.

2. Urefu: Urefu wa tovuti ya usakinishaji hautazidi 2000m.

3.Hali ya anga

Hewa ni safi, na kwa joto la juu la +40 'C, unyevu wa hewa sio juu Zaidi ya 50%. Unyevu wa juu wa jamaa unaruhusiwa kwa joto la chini, kama vile + 20 C;

Unyevu wa jamaa haupaswi kuzidi 90%. Kutokana na condensation ya wastani ya mara kwa mara inayosababishwa na mabadiliko ya joto, Tahadhari inapaswa kulipwa kwa kuchukua hatua zinazofaa.

4. Kategoria ya Ufungaji Kategoria za usakinishaji ni lI na III

Sasa na Idadi ya Poles

100A: Hii inaonyesha kuwa RCBO imekadiriwa kwa ampea 100. Ukadiriaji wa sasa ni thamani ya juu ya sasa ambayo kivunja mzunguko kinaweza kubeba bila kusababisha joto au uharibifu.

2p, 4p: "p" hapa inasimama kwa idadi ya miti, yaani, idadi ya awamu ya mzunguko ambayo mzunguko wa mzunguko unaweza kushikamana. 2p inamaanisha kuwa kivunja mzunguko kinaweza kuunganishwa kwa awamu mbili za mzunguko (kawaida Moto na Sifuri), ambapo 4p inamaanisha kuwa inaweza kuunganishwa kwa awamu nne za mzunguko (kawaida awamu tatu za Moto na Zero).

Kazi nyingi

Multifunctional inaonyesha kuwa RCBO hii ya 100A 2p 4p Multifunctional ina vipengele mbalimbali vya ulinzi. Mbali na ulinzi wa msingi wa overload na mzunguko mfupi, inaweza pia kutoa ulinzi wa kuvuja, ulinzi wa undervoltage, ulinzi wa overvoltage, na kadhalika. ulinzi wa halijoto，Kengele ya kuingia kwa maji，Mkondo na voltage inayoweza kurekebishwa.Kinga hizi huruhusu RCBO kutoa ulinzi wa kina zaidi kwa saketi na vifaa.

Onyo!

Onyo la hali ya kawaida: taa ya kijani imewashwa;

Hali isiyo ya kawaida: Mwangaza umezimwa

Mahitaji ya kutuliza:

Ni muhimu kuhakikisha kuwa kuna waya wa ardhi unaoingia na waya wa kutuliza, na upinzani wa kutuliza lazima uwe s 5Q!

Hali ya Maombi

Kwa kuwa RCBO ina aina mbalimbali za kazi za ulinzi, mara nyingi hutumiwa katika saketi zinazohitaji usalama wa kibinafsi, kama vile saketi za umeme kwa ajili ya mwanga, nishati hafifu, na vifaa vya umeme katika nyumba na maeneo ya umma. Maeneo haya mara nyingi yana sifa ya maji na unyevu, ambayo inaweza kusababisha ajali za kuvuja kwa urahisi. Kwa kuongeza, RCBO pia inaweza kutumika katika mifumo ya umeme ya viwandani ambapo usalama wa binadamu ni sharti, kama vile saketi za udhibiti wa mwanga wa pembeni, mifumo ya rada na zana za uchunguzi wa kijiolojia.
