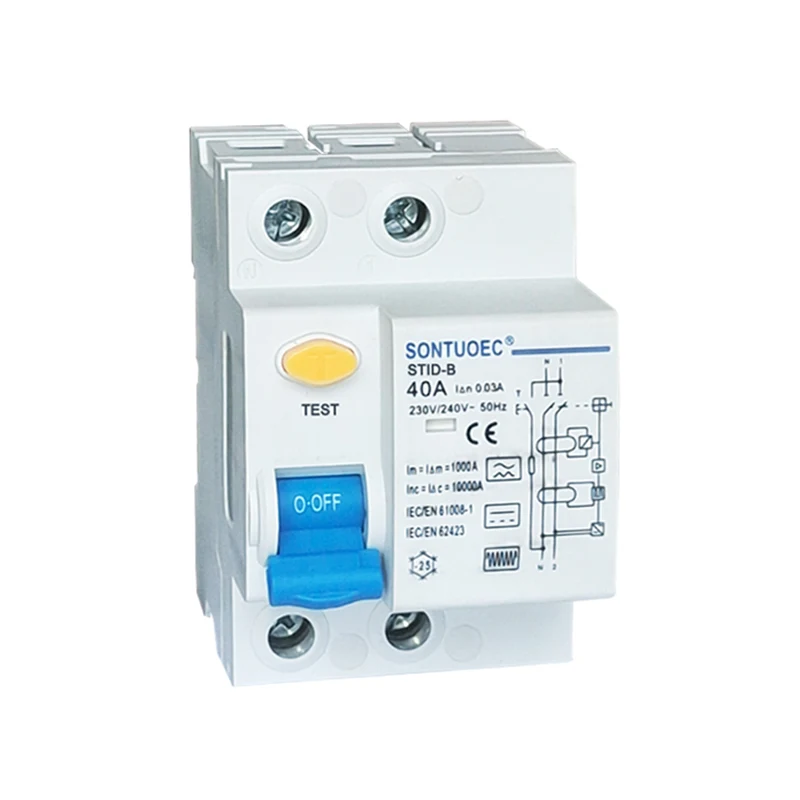

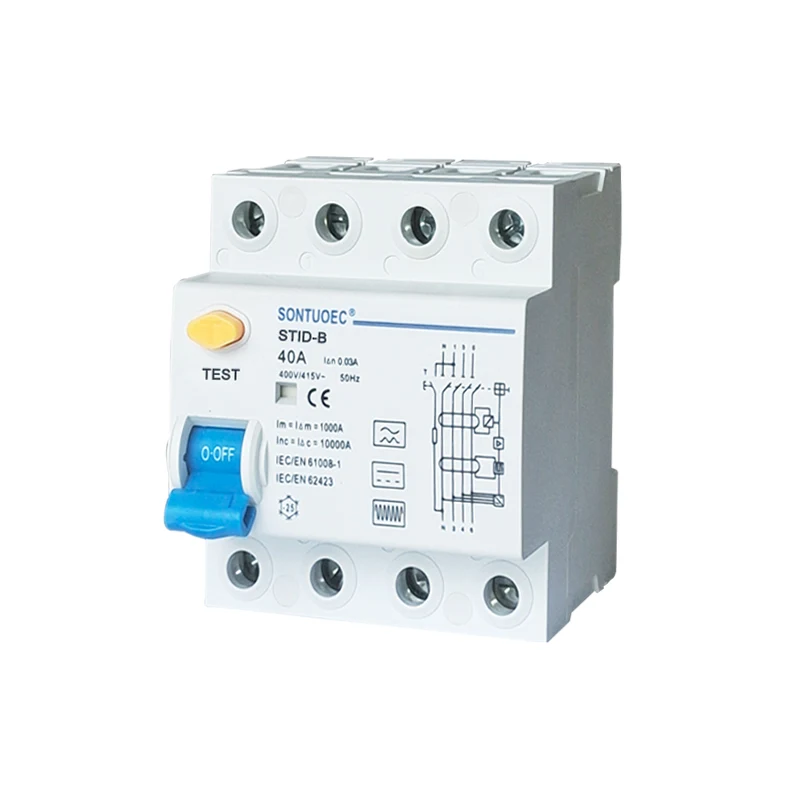

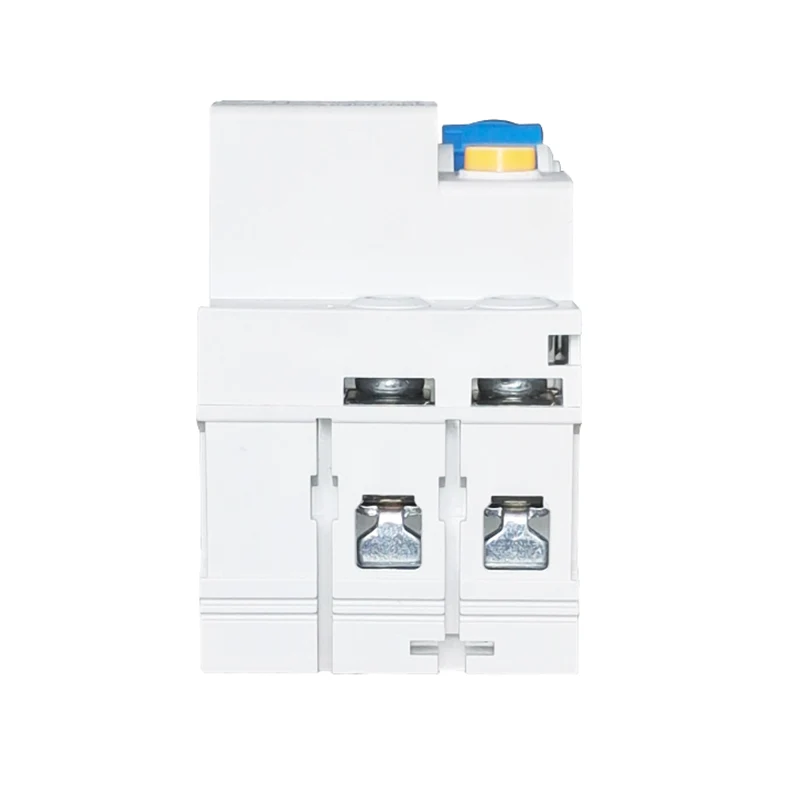

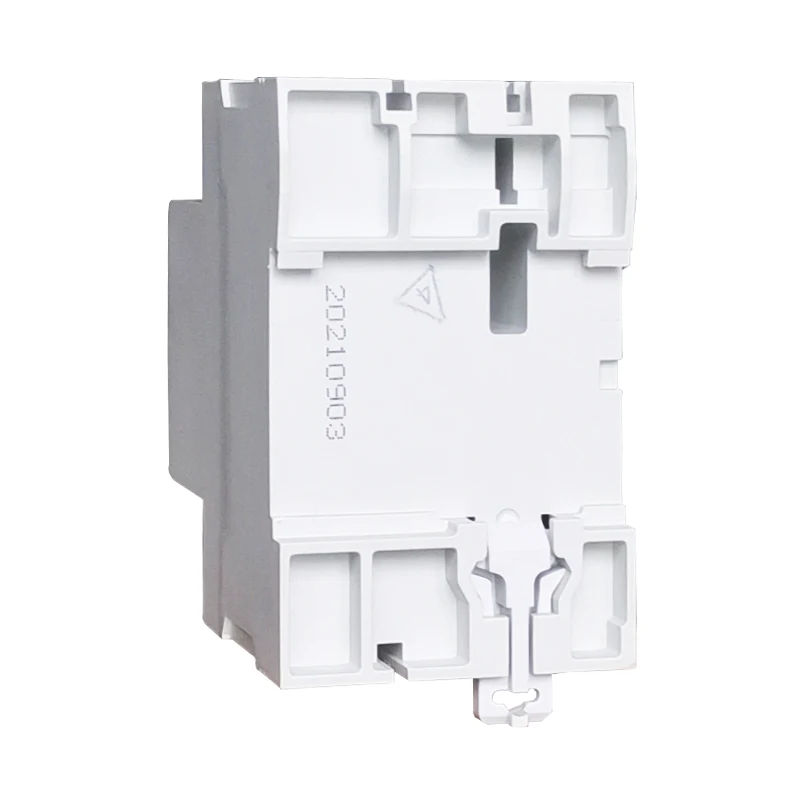

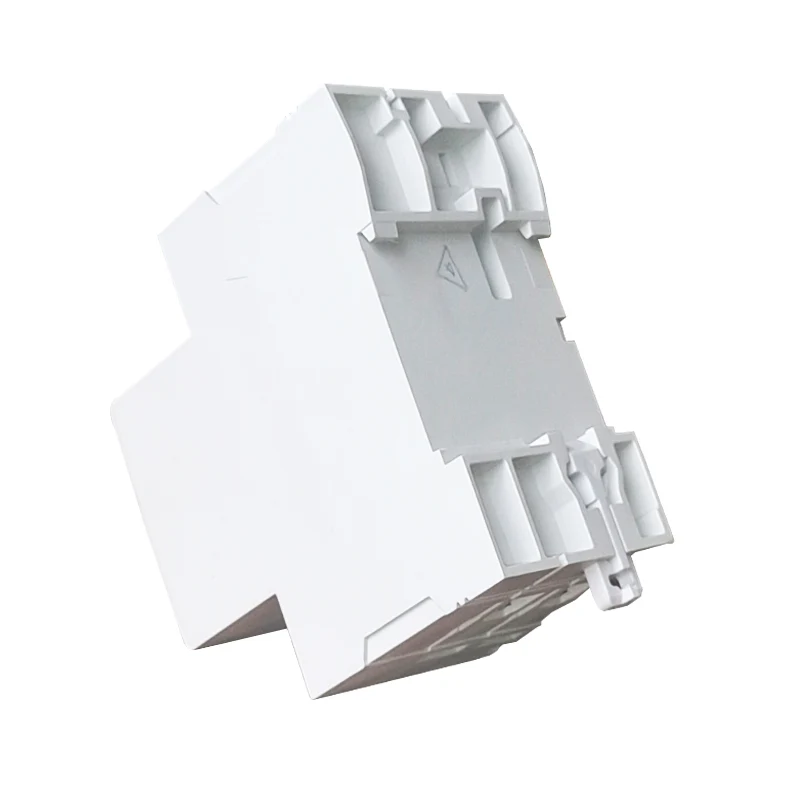

RCCB B Model mabaki ya mzunguko wa sasa wa mzunguko

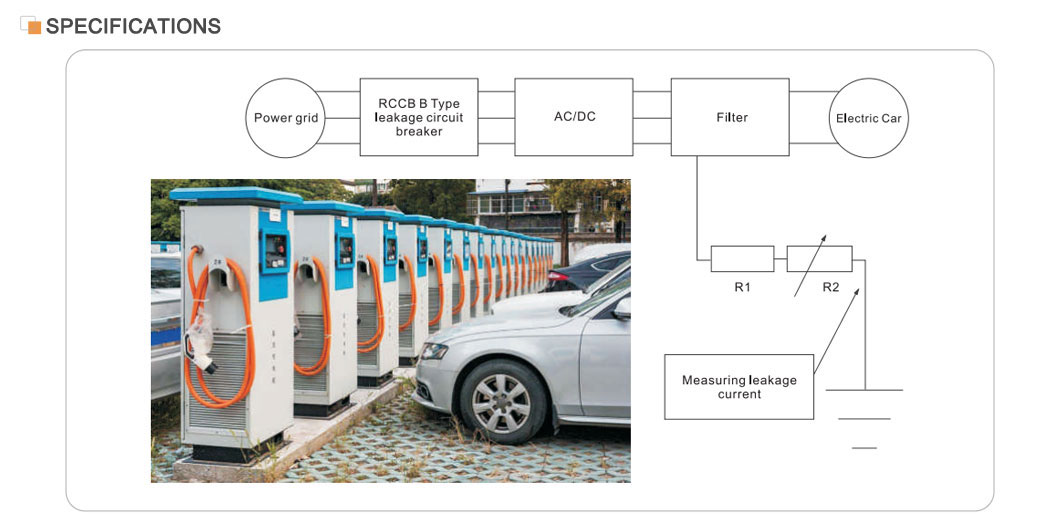

STID-B RCCB B Model ya mabaki ya mzunguko wa sasa inafaa kwa aina A na pia inafaa kwa laini ya mabaki ya mabaki ya DC, mikondo ya mabaki ya DC ambayo inaweza kutokea kutoka kwa mizunguko ya rectifier na mikondo ya mabaki ya masafa ya juu. Inatoa ulinzi katika tukio la mikondo ya makosa inayoendelea katika mitandao ya awamu tatu. STID-B hutumiwa kawaida katika uwanja wa vituo vya malipo, vifaa vya matibabu na vyombo, watawala na anatoa za kasi tofauti, chaja za betri na inverters (DC). STID-B inaambatana na viwango vya IEC/EN61008 na IEC/EN62423.

Vipengele kuu

Iliyokadiriwa sasa: 40A, inayofaa kwa mifumo kubwa ya sasa ya umeme.

Ulinzi wa Uvujaji: Kwa usikivu wa hali ya juu na usahihi, inaweza kugundua uvujaji wa sasa na kukata usambazaji wa umeme kwa muda mfupi sana.

Utendaji wa usalama: Inalingana na viwango vya kimataifa kama vile IEC/EN61008.1 na GB16916.1, kuhakikisha usalama na kuegemea kwa bidhaa.

Upeo wa Maombi: Inatumika sana katika viwanda, biashara, kuongezeka kwa majengo na majengo ya raia kutoa ulinzi kamili kwa mfumo wa umeme.

Kanuni ya operesheni

RCCB B Model mabaki ya mzunguko wa sasa wa mzunguko ni msingi wa mpangilio wa sifuri wa sasa. Kila awamu inayofanya hupitia mpangilio wa sifuri wa sasa, upande wa pili ambao umeunganishwa na kizuizi cha umeme. Chini ya hali ya kawaida, jumla ya vector ya mikondo ya awamu kupitia mpangilio wa sifuri wa sasa ni sifuri, kwa hivyo flux kupitia transformer ni sifuri, voltage ya pato la sekondari pia ni sifuri, na mvunjaji wa mzunguko hautafanya kazi. Walakini, mara tu uvujaji wa sasa unapoongezeka na kutoa voltage ya pato la upande wa pili kukua kwa kiwango fulani, kutolewa kwa umeme huamsha, kuendesha utaratibu wa kufanya kazi ili kutenda na kukata mawasiliano yaliyounganishwa na usambazaji wa umeme, na hivyo kugundua ulinzi wa uvujaji.

Uteuzi na ufungaji

Uteuzi: Wakati wa kuchagua RCCB, vigezo kama vile voltage iliyokadiriwa, iliyokadiriwa sasa, hatua ya kuvuja ya sasa na wakati wa hatua ya mfumo wa umeme inapaswa kuzingatiwa. Inahitajika pia kuchagua RCCB inayofaa kulingana na aina ya ulinzi unaohitajika (k.m. ulinzi wa moja kwa moja wa mawasiliano au ulinzi wa moja kwa moja wa mawasiliano).

Ufungaji: RCCB inapaswa kusanikishwa mwishoni mwa mfumo wa umeme au kwenye mstari wa tawi ili kuhakikisha ulinzi kamili wa mfumo mzima wa umeme au mstari maalum wa tawi. Wakati wa ufungaji, viwango na nambari zinazofaa zinapaswa kuzingatiwa madhubuti ili kuhakikisha unganisho sahihi na operesheni ya kuaminika ya RCCB.
