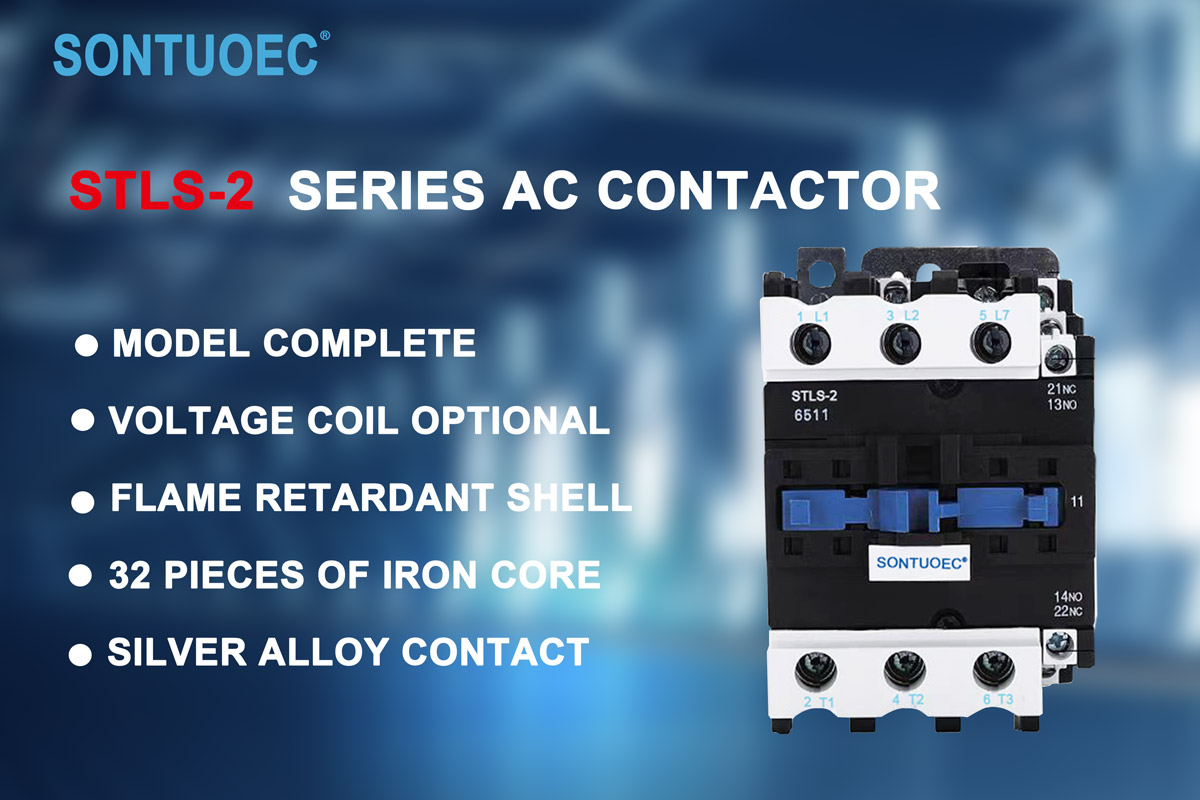

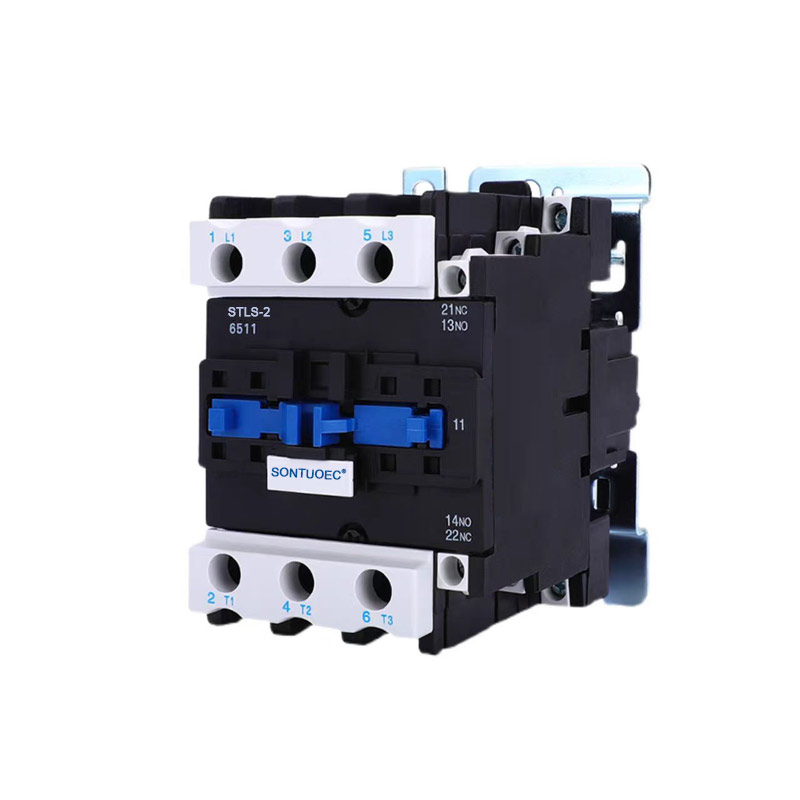

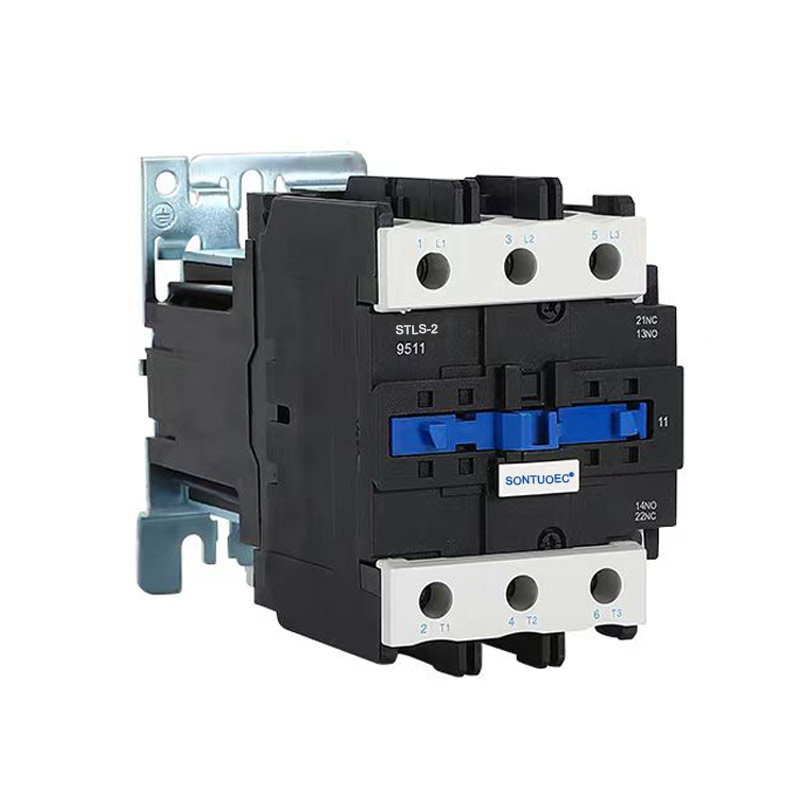

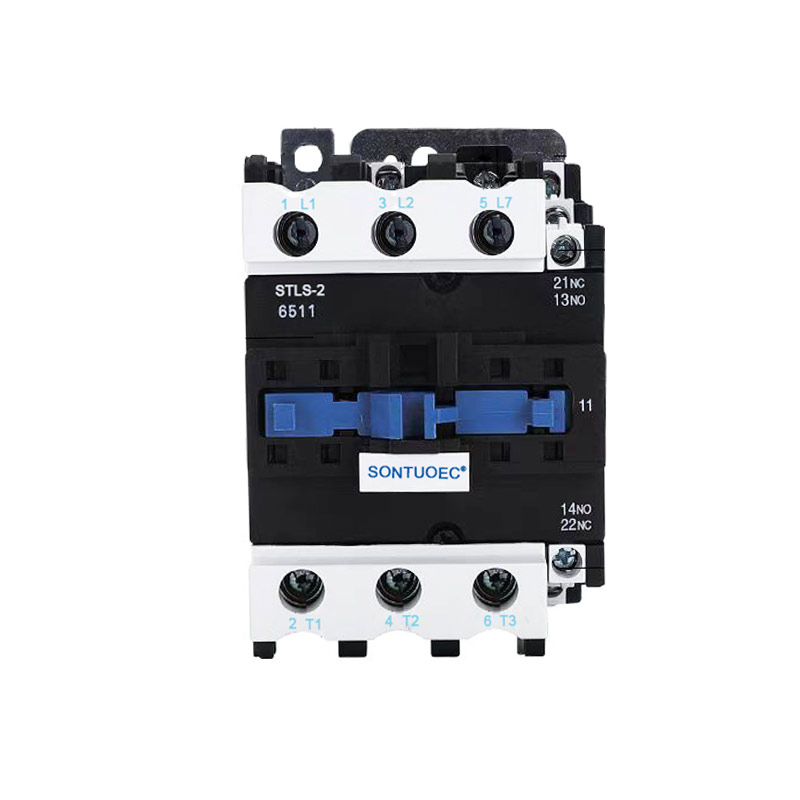

Mfululizo wa Stls-2(Cjx2) Kiunganishaji Kiunganisha Mitambo

Muundo na sifa

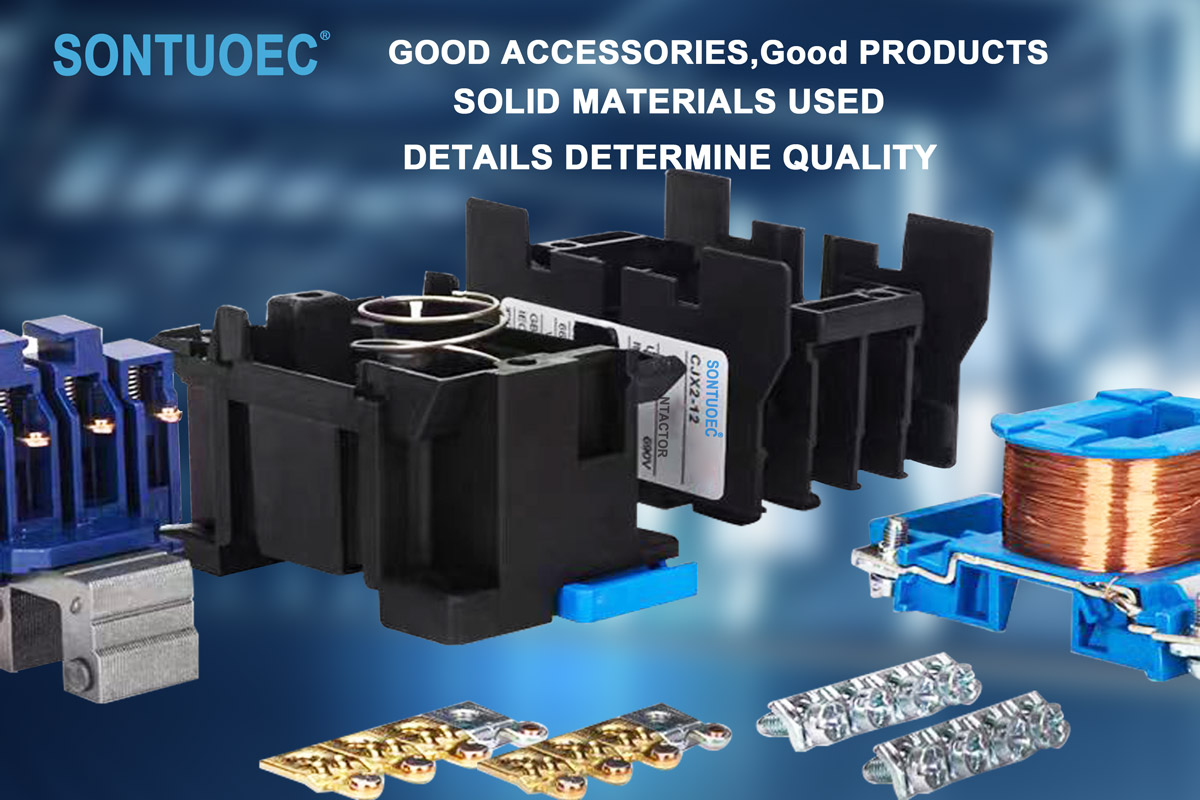

Muundo:

3P AC Contactor kawaida huwa na mfumo wa sumakuumeme (ikiwa ni pamoja na coil, msingi, n.k.), mfumo wa mawasiliano (ikiwa ni pamoja na mguso mkuu na mgusano msaidizi), kifaa cha kuzimia cha arc na ganda na sehemu zingine. Miongoni mwao, mawasiliano kuu hutumiwa kubeba sasa ya juu, na mawasiliano ya msaidizi hutumiwa kutambua maambukizi na maoni ya ishara za udhibiti.

Vipengele:

Kwa mawasiliano matatu ya kujitegemea, inaweza kudhibiti nguvu ya awamu tatu na mstari mmoja wa sifuri kwa wakati mmoja.

Mfumo wa kuwasiliana unafanywa kwa vifaa vya ubora wa juu na conductivity nzuri na upinzani wa kuvaa.

Mfumo wa sumakuumeme una nguvu ya kutosha ya kufyonza ili kuhusisha na kutoa waasiliani.

Kifaa cha kuzima cha arc kinaweza kuzima kwa ufanisi arc inayozalishwa wakati mawasiliano yamekatwa, kulinda mawasiliano kutokana na uharibifu.

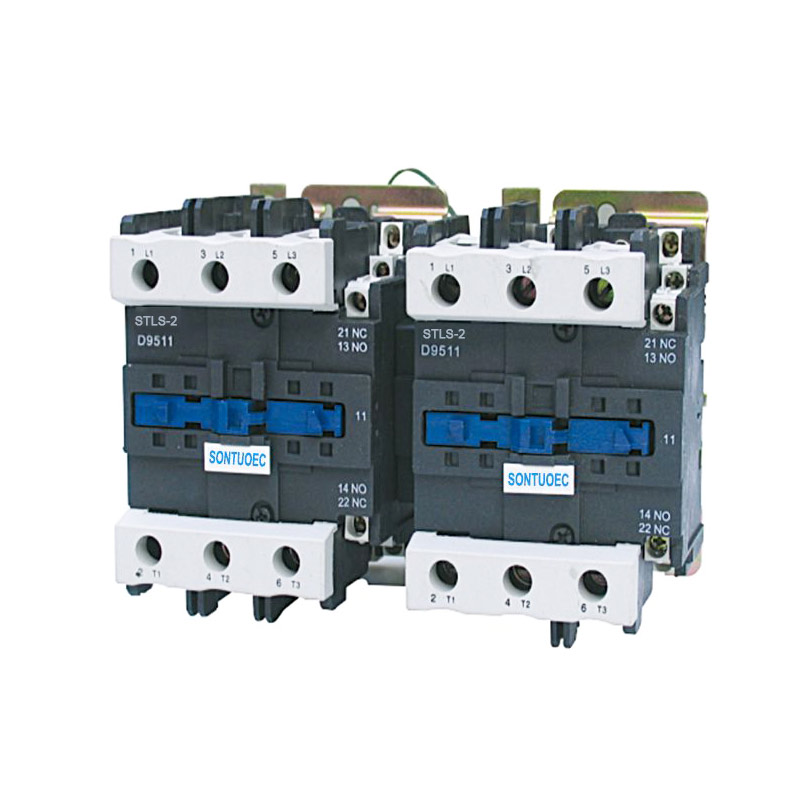

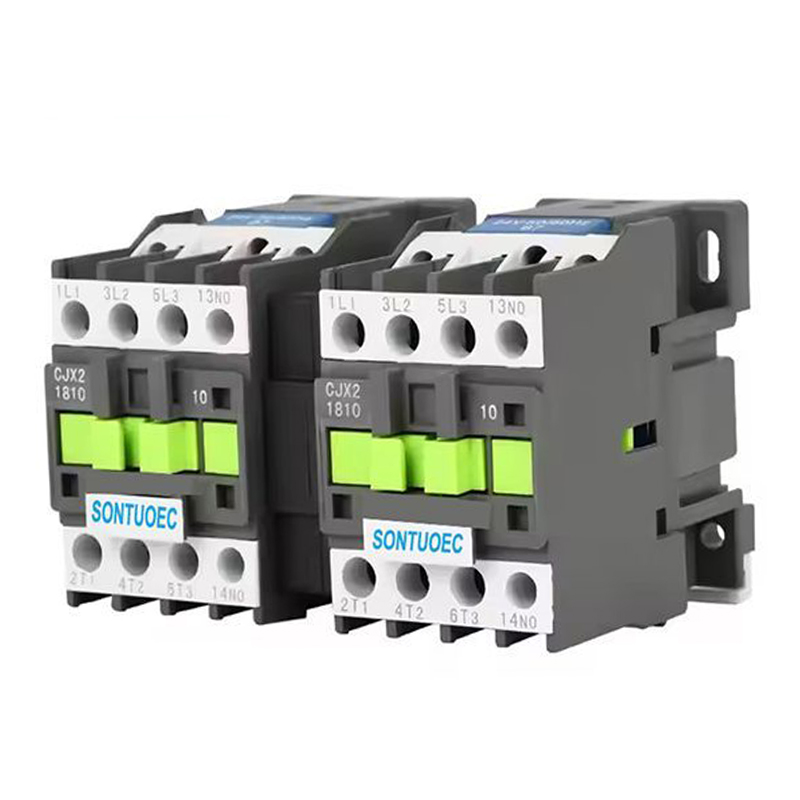

Mfululizo wa Stls-2(Cjx2) Kiunganisha Kiunganisha Kimechanika kinafaa kwa kutumia katika saketi volti iliyokadiriwa hadi 660V AC 50Hz au 60Hz, iliyokadiriwa kuwa ya sasa hadi 95A, kwa kutengeneza na kuvunja, kuanzisha na kudhibiti injini ya AC mara kwa mara. Ikiunganishwa na kizuizi kisaidizi cha mwasiliani, kuchelewa kwa kipima muda na kifaa cha kuunganisha mashine n.k, kinakuwa kiunganishaji cha kuchelewa, kiunganisha kiunganisha kimitambo, kianzio cha nyota-delta. Kwa relay ya mafuta, imeunganishwa kwenye starter ya umeme. Kiwasilianaji kinatolewa kulingana na IEC 60947-1.

Kanuni ya Uendeshaji

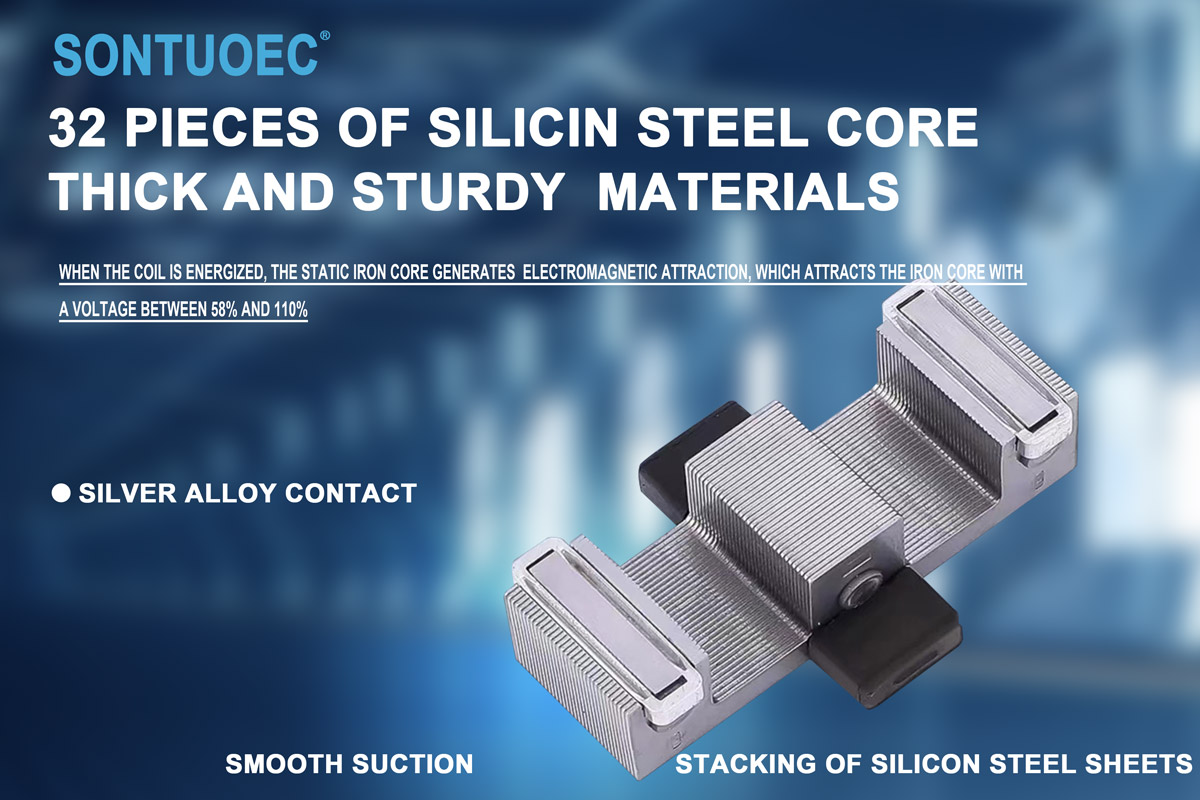

Wakati coil ya 3P AC Contactor imetiwa nguvu, msingi wa chuma huzalisha sumaku na huvutia mfumo wa mawasiliano kufungwa, hivyo kuunganisha umeme wa awamu tatu na waya sifuri. Wakati coil ni de-energized, msingi hupoteza magnetism yake na mfumo wa kuwasiliana hutenganisha chini ya hatua ya chemchemi, na hivyo kukataza ugavi wa umeme wa awamu ya tatu kutoka kwenye mstari wa sifuri. Kwa njia hii, 3P AC Contactor inaweza kutambua udhibiti wa mbali wa mizigo ya umeme.

Matukio ya Maombi

3P AC Contactor inatumika sana katika mifumo mbalimbali ya nishati inayohitaji kudhibiti nguvu za awamu tatu na laini moja ya sifuri kwa wakati mmoja, kama vile:

Sehemu ya otomatiki ya viwanda: inayotumika kudhibiti kuanza kwa gari, kusimamisha na kubadilisha shughuli.

Mfumo wa nguvu: unaotumika kutambua udhibiti wa mbali na ulinzi wa mfumo wa nguvu.

Jengo otomatiki: hutumika kudhibiti kuanza na kuacha kwa taa, hali ya hewa na vifaa vingine.
