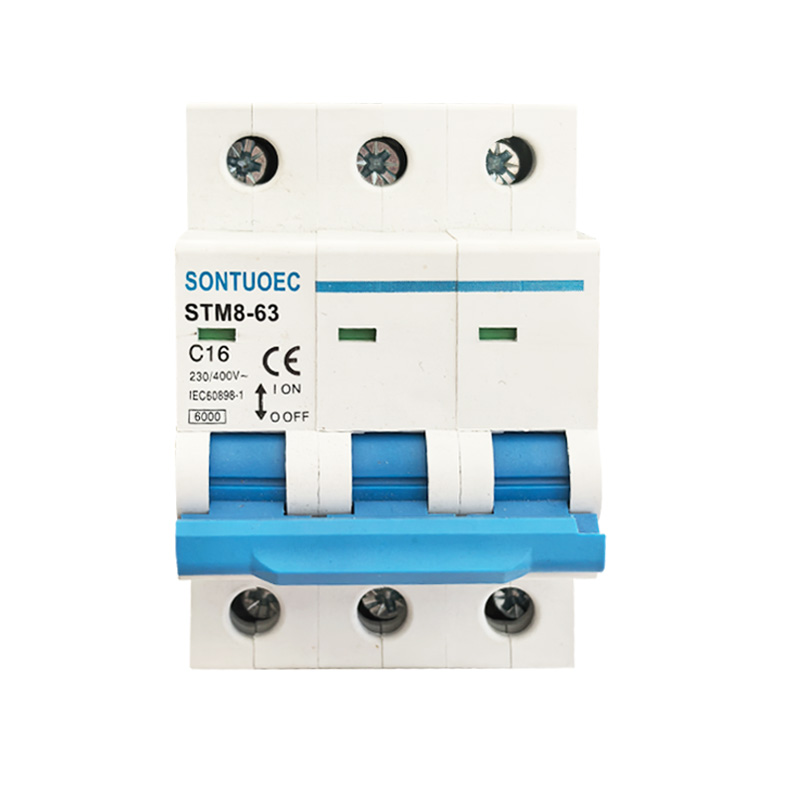

STM8-63 Miniature Circuit Breaker 6ka 1P 2P 3P 4P 16A 230/400V

Sontuoec ni mmoja wa wasambazaji/wazalishaji wa China wanaobobea katika utengenezaji wa vifaa vidogo vya umeme STM8-63 Miniature Circuit Breaker 6ka 1p 2p 3p 4p 16A 230/400V ina sifa za muundo wa hali ya juu, ya kuaminika, uwezo wa kuvunja juu, muonekano wa kifahari na ganda lake na sehemu zinatengenezwa kwa athari ya athari ya athari. Inafaa kwa mfumo wa nguvu wa AC 50/60Hz, voltage iliyokadiriwa ya 230/400V, na ilikadiriwa sasa hadi 63a. Inatumika hasa katika jengo la ofisi, makazi, kwa taa, usambazaji wa nguvu na upakiaji mwingi na kinga fupi ya vifaa. Kawaida, pia inaweza kutumika kama uhamishaji wa mara kwa mara wa mfumo wa nguvu. Inalingana na viwango vya IEC60898-1.

Mfano:STM8-63

Tuma Uchunguzi

Maelezo ya bidhaa

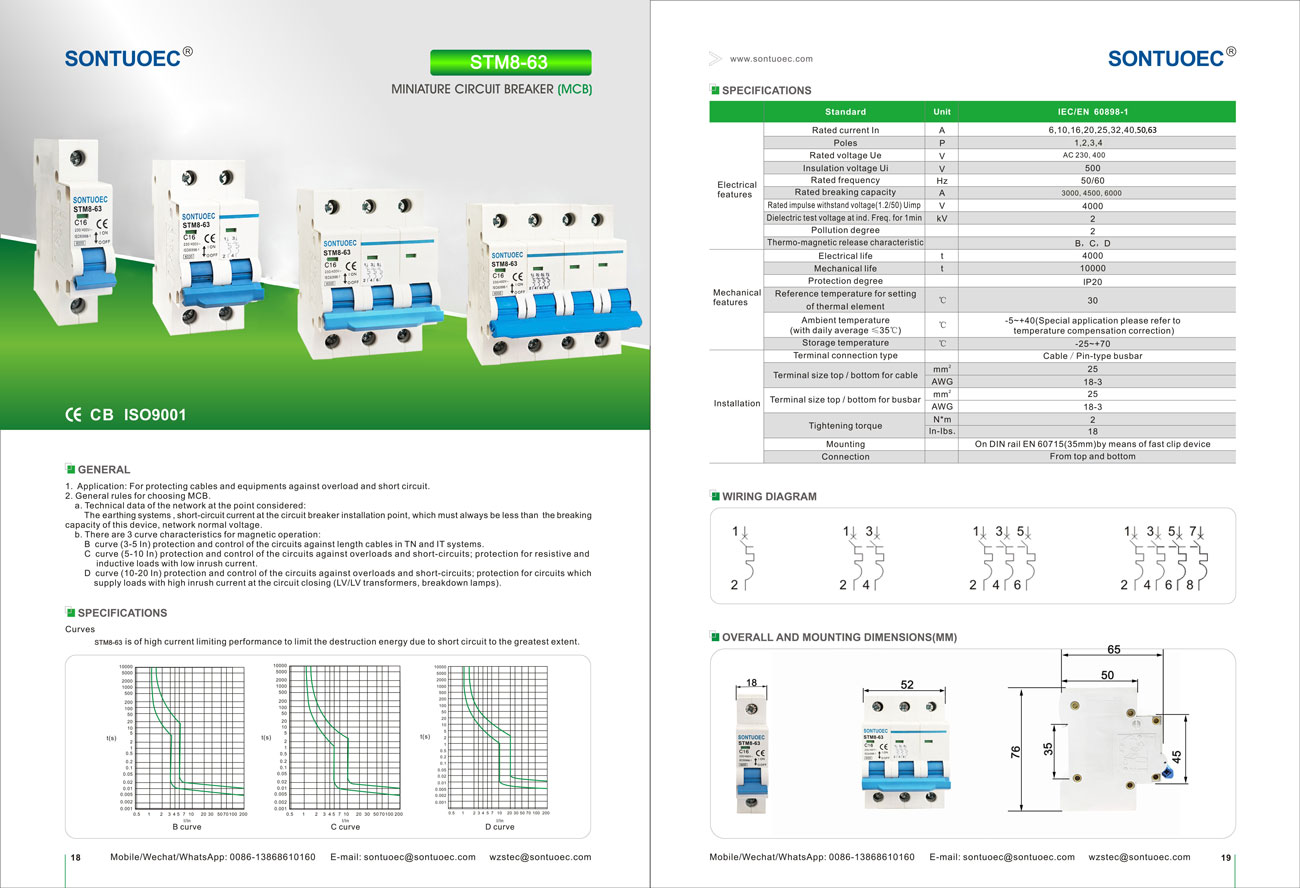

Maelezo:

	Kiwango		IEC/EN 60898-1
Vipengele vya umeme	Ilipimwa sasa katika	A	1,2,4,6,10,16,20,25,32,40,50,63
	Miti	P	1,2,3,4
	Vipimo vya voltage UE	V	Ac 230, 400
	Insulation voltage ui	V	500
	Frequency iliyokadiriwa	Hz	50/60
	Kiwango cha kuvunja uwezo	A	3000, 4500, 6000
	Uhamasishaji uliokadiriwa kuhimili voltage (1.2/50) UIMP	V	4000
	Voltage ya mtihani wa dielectric saa ind.freq.for 1 min	Kv	2
	Digrii ya uchafuzi wa mazingira		2
	Tabia ya kutolewa kwa Thermo-Magnetic		B, C, d
Vipengele vya mitambo	Umeme maisha	t	4000
	Maisha ya mitambo	t	10000
	Shahada ya Ulinzi		IP20
	Joto la kumbukumbu kwa kuweka	ºC	30
	ya mafuta	ºC	30
	Joto la kawaida	ºC	-5 ~+40 (maalum Maombi Tafadhali rejelea
	(na wastani wa kila siku ≤35ºC)	ºC	Joto marekebisho ya fidia)
	Joto la kuhifadhi	ºC	-25 ~+70
Ufungaji	Terminal Aina ya unganisho		Cable/aina ya aina basi
	Saizi ya terminal juu/chini kwa cable	mm²	25
	Saizi ya terminal juu/chini kwa cable	Awg	Machi 18
	Saizi ya juu ya juu/chini kwa basi	mm²	25
	Saizi ya juu ya juu/chini kwa basi	Awg	Machi 18
	Kuimarisha torque	N^*m	2
	Kuimarisha torque	Katika lbs	18
	Kupanda		on DIN RAIL EN 60715 (35mm) kwa njia ya kifaa cha clip haraka
	Muunganisho		Kutoka juu na chini

Kazi kuu za STB1-63 Miniature Circuit Breaker

1.Uhifadhi wa Upakiaji: Wakati wa sasa katika mzunguko unazidi thamani iliyokadiriwa ya MCB, STM8-63 Miniature Circuit Breaker 6ka 1p 2p 3p 4p 16A 230/400V itakata moja kwa moja mzunguko ndani ya muda uliowekwa kuzuia mzunguko na vifaa kutoka kwa overheating.

2.SHORT-CIRCUIT PEKEE: Wakati mzunguko mfupi unatokea katika mzunguko, Mchanganyiko wa mzunguko wa STB1-63 Miniature ulikata mzunguko mara moja ili kuzuia mzunguko mfupi wa sasa kutokana na kuharibu mzunguko na vifaa.

3.Letedge ya Ulinzi (Baadhi ya MCB zina kazi hii): Kwa MCB zilizo na kinga ya kuvuja, wakati kuna uvujaji katika mzunguko, STB1-63 Miniature Circuit Breakerwill haraka kukata mzunguko kulinda usalama wa kibinafsi.

Kanuni ya operesheni ya MCB

MCBs kawaida huwa na kichungi cha mafuta ya umeme au kielektroniki ndani, ambayo hutumiwa kugundua mabadiliko katika sasa katika mzunguko. Wakati ya sasa ni ya kawaida, mshambuliaji husababisha utaratibu wa kusafiri wa MCB, na kusababisha mzunguko wa mzunguko wa STB1-63 miniature haraka kukata mzunguko.

1.Ther Magnetic Striker: Inatumia joto linalotokana wakati ya sasa inapitia conductor ili kusababisha safari. Wakati ya sasa ni kubwa sana, conductor inakua, na kusababisha bimetal ndani ya mshambuliaji wa mafuta ya mafuta kuinama, na hivyo kusababisha utaratibu wa kusafiri.

Mshambuliaji wa 2.Electronic: Inatumia vifaa vya elektroniki kugundua mabadiliko ya sasa na kudhibiti hatua ya utaratibu wa kusafiri. Wakati sasa isiyo ya kawaida hugunduliwa, mshambuliaji wa elektroniki hutuma ishara kwa utaratibu wa kusafiri ili kukata mzunguko.

Maombi ya Maombi ya MCB

MCB hutumiwa sana katika mifumo ya umeme katika maeneo ya makazi, biashara na viwandani kulinda mizunguko na vifaa kutokana na uharibifu unaosababishwa na mikondo isiyo ya kawaida. Kawaida huwekwa kwenye masanduku ya usambazaji, switchboards au makabati ya kudhibiti na hutumiwa kama swichi kuu au swichi ya tawi la mzunguko.

Uteuzi na usanikishaji wa MCB

1.Usanifu: Wakati wa kuchagua MCBs, unahitaji kuzingatia mambo kama vile yaliyokadiriwa ya mzunguko, kiwango cha voltage, sifa za ulinzi, na ikiwa kinga ya uvujaji inahitajika. Ni muhimu pia kuhakikisha kuwa viboreshaji vya mzunguko wa STB1-63 miniature iliyochaguliwa na viwango na kanuni za usalama za umeme za mitaa.

2.Installation: STM8-63 Miniature Circuit Breaker 6ka 1p 2p 3p 4p 16A 230/400V inapaswa kusanikishwa katika mazingira kavu, yenye hewa ya bure ya gesi zenye kutu na kuhakikisha kuwa ina wima kwa usahihi na salama. Wakati wa ufungaji, kanuni za usalama za umeme na taratibu za kufanya kazi zinapaswa kuzingatiwa.
