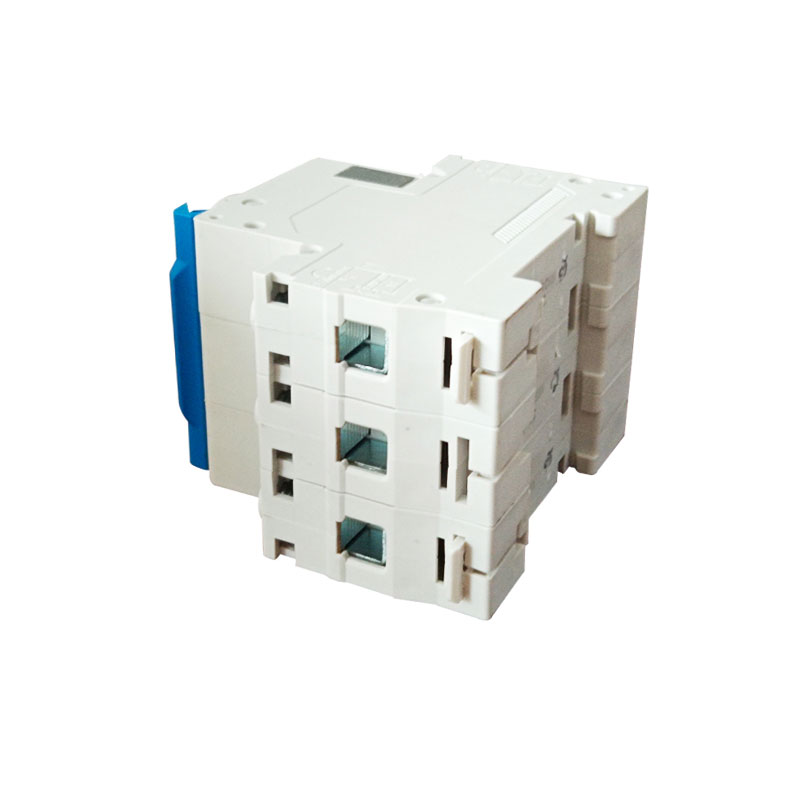

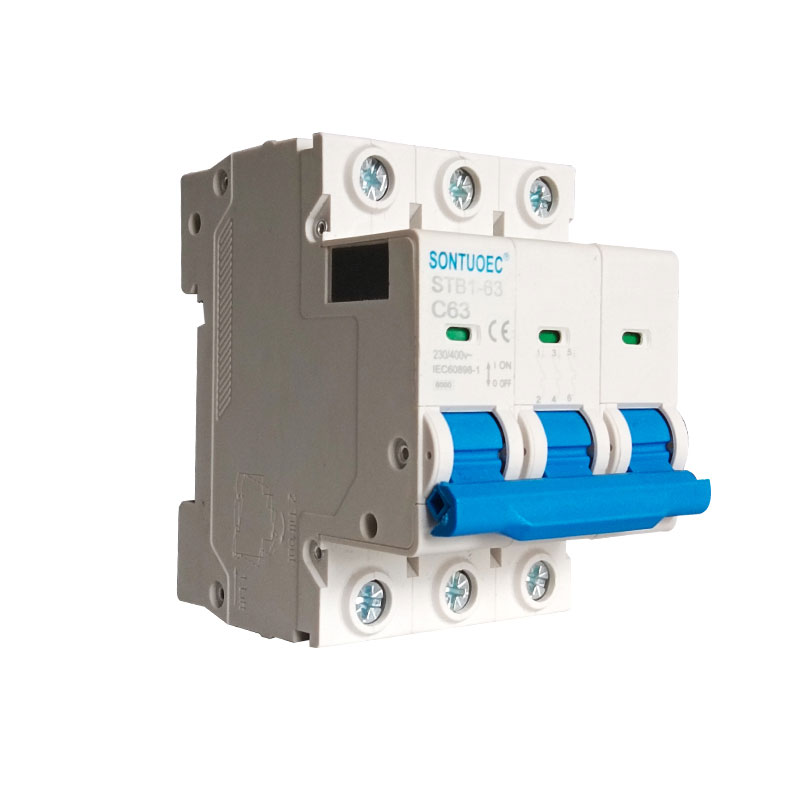

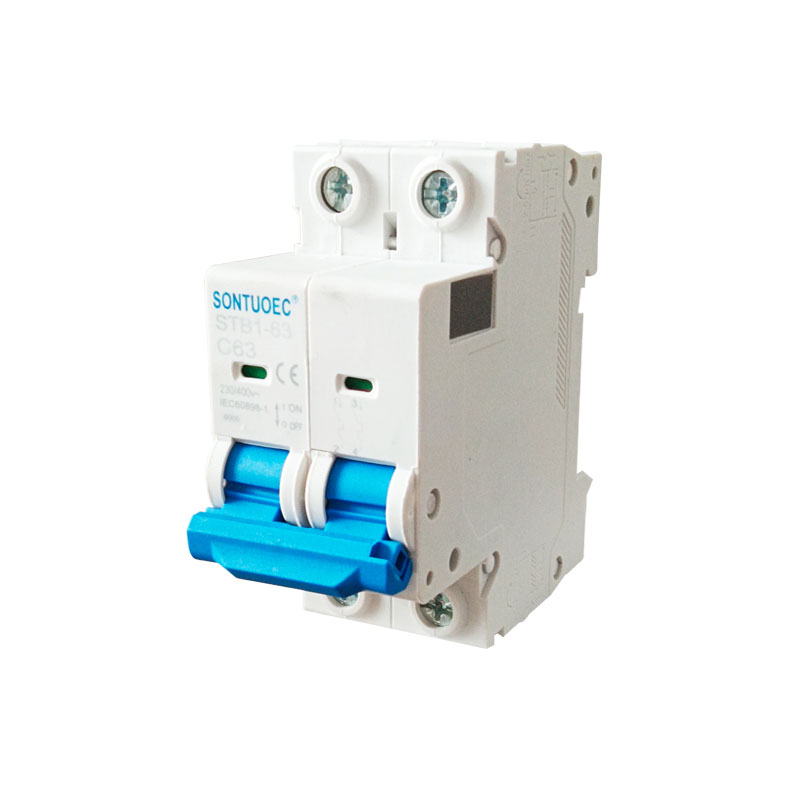

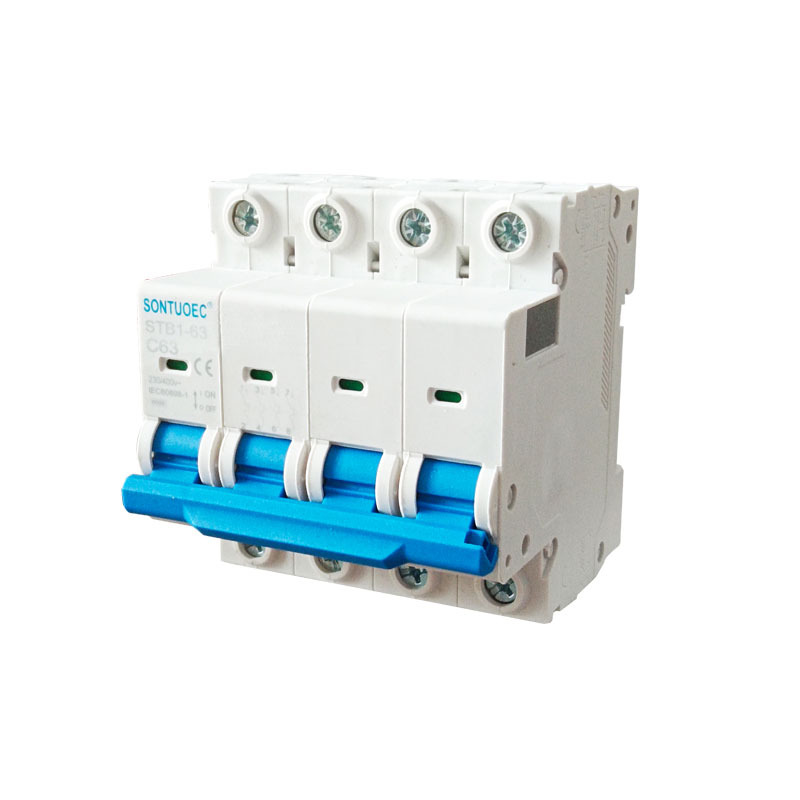

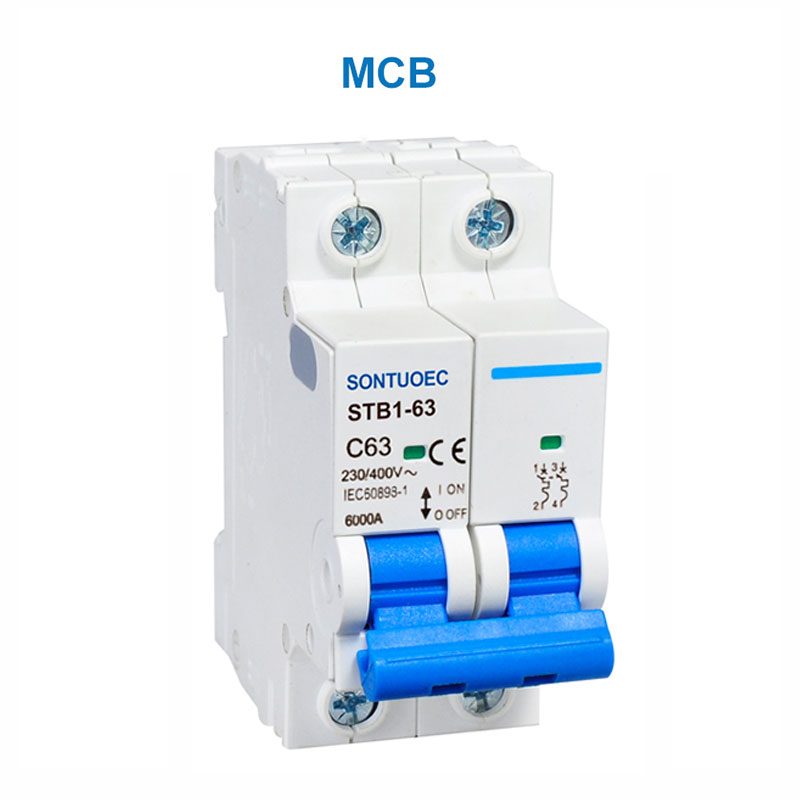

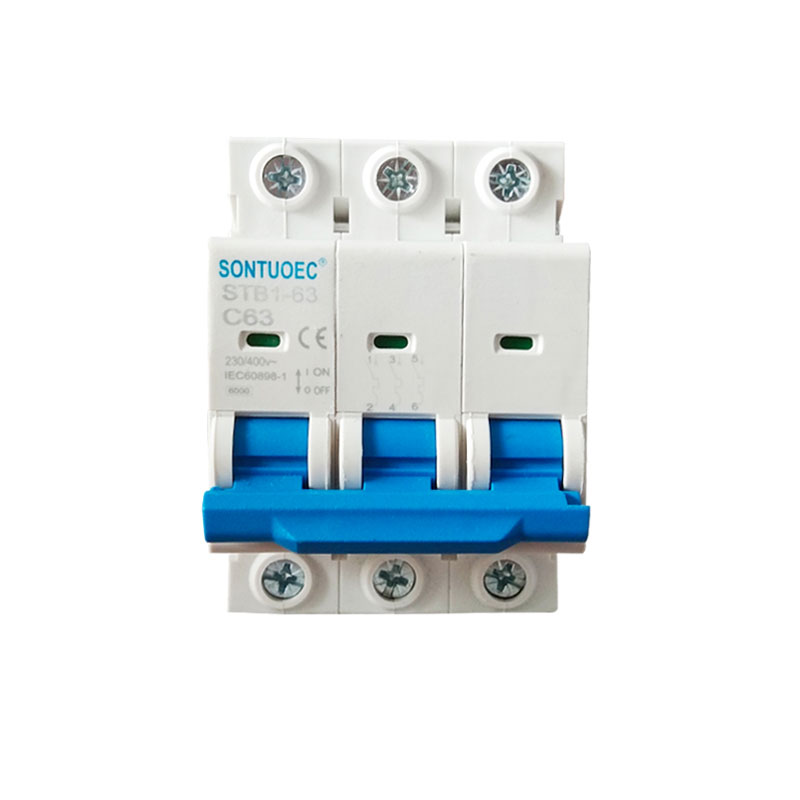

MCB, jina kamili ni mvunjaji wa mzunguko mdogo. STB1-63 Miniature Circuit Breaker ni kifaa cha usalama wa umeme kinachotumika kulinda mizunguko na vifaa, vyenye uwezo wa kukata mizunguko haraka katika tukio la sasa isiyo ya kawaida (k.v., upakiaji, mizunguko fupi, nk), na hivyo kuzuia moto wa umeme na uharibifu wa vifaa.
Mfano |
STB1-63 |
Kiwango |
IEC60898-1 |
Pole |
1p, 2p, 3p, 4p |
Curve ya kusafiri |
B, C, d |
Kilichokadiriwa uwezo wa mzunguko mfupi (ICN) |
3ka, 4.5ka, 6ka |
Imekadiriwa sasa (in) |
1,2,4,610,16,20,25,32,40,50,63a |
Voltage iliyokadiriwa (UN) |
AC230 (240)/400 (415) v |
Kutolewa kwa sumaku |
B Curve: kati ya 3in na 5 in C Curve: kati ya 5in na 10in D Curve: kati ya 10in na 14in |
Electro-mitambo uvumilivu |
Zaidi ya mizunguko 6000 |
Kazi kuu za STB1-63 Miniature Circuit Breaker
1.Ulindaji wa Upakiaji: Wakati wa sasa katika mzunguko unazidi thamani iliyokadiriwa ya MCB, STB1-63 Miniature Circuit Breakerwill hukata mzunguko ndani ya kipindi cha muda kuzuia mzunguko na vifaa kutoka kwa overheating.
2.SHORT-CIRCUIT PEKEE: Wakati mzunguko mfupi unatokea katika mzunguko, Mchanganyiko wa mzunguko wa STB1-63 Miniature ulikata mzunguko mara moja ili kuzuia mzunguko mfupi wa sasa kutokana na kuharibu mzunguko na vifaa.
3.Letedge ya Ulinzi (Baadhi ya MCB zina kazi hii): Kwa MCB zilizo na kinga ya kuvuja, wakati kuna uvujaji katika mzunguko, STB1-63 Miniature Circuit Breakerwill haraka kukata mzunguko kulinda usalama wa kibinafsi.
MCBs kawaida huwa na kichungi cha mafuta ya umeme au kielektroniki ndani, ambayo hutumiwa kugundua mabadiliko katika sasa katika mzunguko. Wakati ya sasa ni ya kawaida, mshambuliaji husababisha utaratibu wa kusafiri wa MCB, na kusababisha mzunguko wa mzunguko wa STB1-63 miniature haraka kukata mzunguko.
1.Ther Magnetic Striker: Inatumia joto linalotokana wakati ya sasa inapitia conductor ili kusababisha safari. Wakati ya sasa ni kubwa sana, conductor inakua, na kusababisha bimetal ndani ya mshambuliaji wa mafuta ya mafuta kuinama, na hivyo kusababisha utaratibu wa kusafiri.
Mshambuliaji wa 2.Electronic: Inatumia vifaa vya elektroniki kugundua mabadiliko ya sasa na kudhibiti hatua ya utaratibu wa kusafiri. Wakati sasa isiyo ya kawaida hugunduliwa, mshambuliaji wa elektroniki hutuma ishara kwa utaratibu wa kusafiri ili kukata mzunguko.
MCB hutumiwa sana katika mifumo ya umeme katika maeneo ya makazi, biashara na viwandani kulinda mizunguko na vifaa kutokana na uharibifu unaosababishwa na mikondo isiyo ya kawaida. Kawaida huwekwa kwenye masanduku ya usambazaji, switchboards au makabati ya kudhibiti na hutumiwa kama swichi kuu au swichi ya tawi la mzunguko.
Uteuzi na usanikishaji wa MCB
1.Usanifu: Wakati wa kuchagua MCBs, unahitaji kuzingatia mambo kama vile yaliyokadiriwa ya mzunguko, kiwango cha voltage, sifa za ulinzi, na ikiwa kinga ya uvujaji inahitajika. Ni muhimu pia kuhakikisha kuwa viboreshaji vya mzunguko wa STB1-63 miniature iliyochaguliwa na viwango na kanuni za usalama za umeme za mitaa.
2.Kuingiliana: STB1-63 Miniature Circuit Breakershould imewekwa katika mazingira kavu, yenye hewa bila gesi zenye kutu na uhakikishe kuwa imejaa kwa usahihi na salama. Wakati wa ufungaji, kanuni za usalama za umeme na taratibu za kufanya kazi zinapaswa kuzingatiwa.
