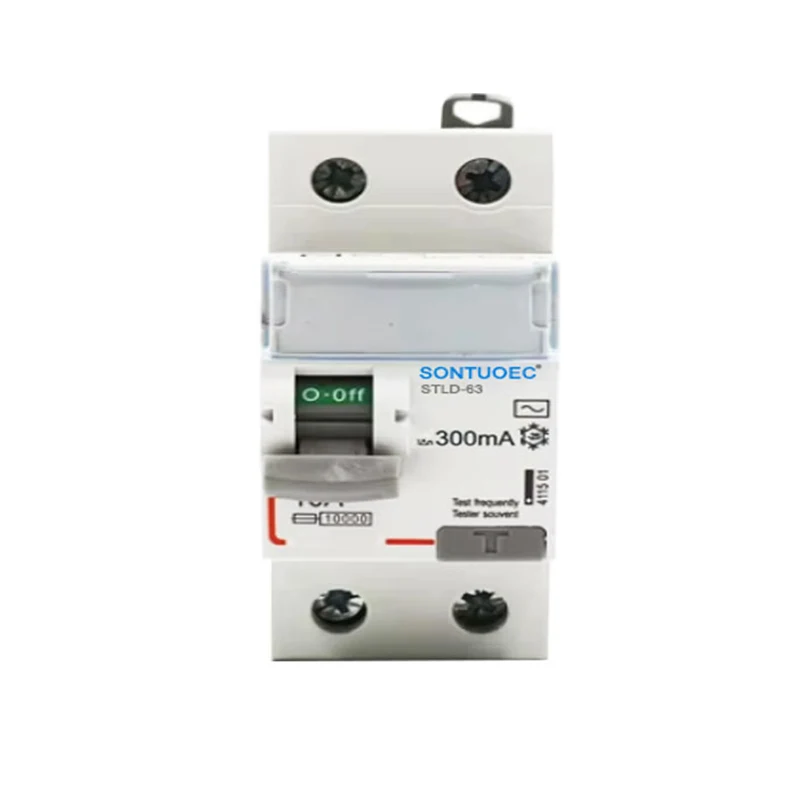

2p 63A/30MA RCD AC aina

Kanuni ya uendeshaji ya aina ya 2P 63A/30MA RCD AC ni msingi wa mabaki ya sasa ya kubadilisha. Wakati uvujaji wa sasa usio na usawa (i.e. kuvuja) unatokea katika mfumo wa umeme, kibadilishaji cha mabaki cha sasa hugundua hali hii isiyo na usawa na inazalisha sawia ya flux kwa uvujaji wa sasa. Flux hii ya sumaku husababisha utaratibu wa kutolewa wa ndani wa RCD, na kusababisha RCD kukata haraka usambazaji wa umeme.

Tuma Uchunguzi

Maelezo ya bidhaa

Mfano:	Aina ya Electro-Magnetic; Aina ya elektroniki
Kiwango	IEC 61008-1
Tabia za sasa za mabaki:	Na, na
Pole No.:	2p, 4p
Iliyopimwa sasa:	16a, 25a, 32a, 40a, 63a;
Voltage iliyokadiriwa:	230/400V AC
Frequency iliyokadiriwa:	50/60Hz
Ilikadiriwa mabaki ya kazi ya sasa ya IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Ilikadiriwa mabaki yasiyokuwa ya kufanya kazi ya sasa i ΔNO:	≤0.5iΔN
Ilikadiriwa hali fupi-mzunguko wa sasa: Inc:	6000A
Ilikadiriwa masharti ya kawaida ya mzunguko IΔC ya sasa:	6000A
Muda wa kusafiri:	Tripping ya papo hapo0.1sec
Mabaki ya kusambaratisha anuwai ya sasa:	0.5iΔn ~ iΔn
Uvumilivu wa mitambo ya umeme:	Mizunguko 4000
Torque ya kufunga:	2.0nm
Kituo cha Uunganisho:	Screw terminal nguzo terminal na clamp
Ufungaji:	35mm din reli ya kuweka

Dhana ya msingi

 2p: Inaonyesha kuwa RCD hii (kifaa cha mabaki ya sasa) ni swichi ya kupumua, i.e., inaweza kudhibiti safu ya mistari miwili kwa wakati mmoja. Ubunifu huu kawaida hutumiwa ambapo mistari yote miwili na sifuri inahitaji kukatwa kwa wakati mmoja ili kuhakikisha kuwa mzunguko unaweza kukatwa kabisa katika tukio la kuvuja au kosa, kuzuia ajali za usalama kama vile umeme au moto wa umeme.

 63A: Inaonyesha kuwa RCD imekadiriwa kwa amps 63. Iliyokadiriwa sasa ni kiwango cha juu cha sasa ambacho RCD inaweza kubeba kuendelea bila kusababisha overheating au uharibifu. Katika matumizi ya vitendo, sasa iliyokadiriwa sasa inapaswa kuchaguliwa kulingana na mzigo wa mfumo wa umeme.

 30mA: Inaonyesha kuwa hatua ya kuvuja ya sasa ya RCD hii ni 30 Ma. Kitendo cha kuvuja sasa ni kiwango cha chini cha sasa ambacho RCD hugundua uvujaji wa sasa na husababisha hatua. Wakati uvujaji wa sasa katika mfumo wa umeme unazidi thamani hii, RCD itakata haraka usambazaji wa umeme kulinda usalama wa kibinafsi na kuzuia ajali kama vile moto wa umeme.

 RCD: Kifaa cha sasa cha mabaki ni kifaa cha usalama wa umeme kinachotumika kugundua mabaki ya sasa (i.e. kuvuja kwa sasa) katika mfumo wa umeme na kukata usambazaji wa umeme. Inatumika sana katika mifumo mbali mbali ya umeme yenye voltage kutoa ulinzi kamili kwa vifaa vya umeme na wafanyikazi.

Aina ya AC: Inaonyesha kuwa RCD hii inafaa kwa kubadilisha mifumo ya sasa (AC). Kubadilisha sasa (AC) ni njia ya kawaida ya kupitisha umeme na inaonyeshwa na mabadiliko ya mara kwa mara katika mwelekeo wa voltage na ya sasa ikilinganishwa na moja kwa moja (DC). Kwa hivyo, wakati wa kuchagua RCD, mfano unaofaa unapaswa kuchaguliwa kulingana na aina ya mfumo wa umeme (AC au DC).

1.Poue ulinzi dhidi ya kosa la dunia/uvujaji wa sasa na kazi ya kutengwa

2.High-mzunguko wa sasa wa kuhimili uwezo wa sasa

3. Inaweza kutumika kwa unganisho la terminal na pini/uma

4. Imewekwa na vituo vya unganisho vilivyohifadhiwa

5.Akatika mzunguko wakati kosa la dunia/uvujaji wa sasa unatokea na kuzidi usikivu uliokadiriwa

6.Utegemezi wa usambazaji wa umeme na voltage ya mstari, na bure kutoka kwa kuingiliwa kwa nje, kushuka kwa thamani ya voltage. -

2P 63A/30mA RCD AC Type
