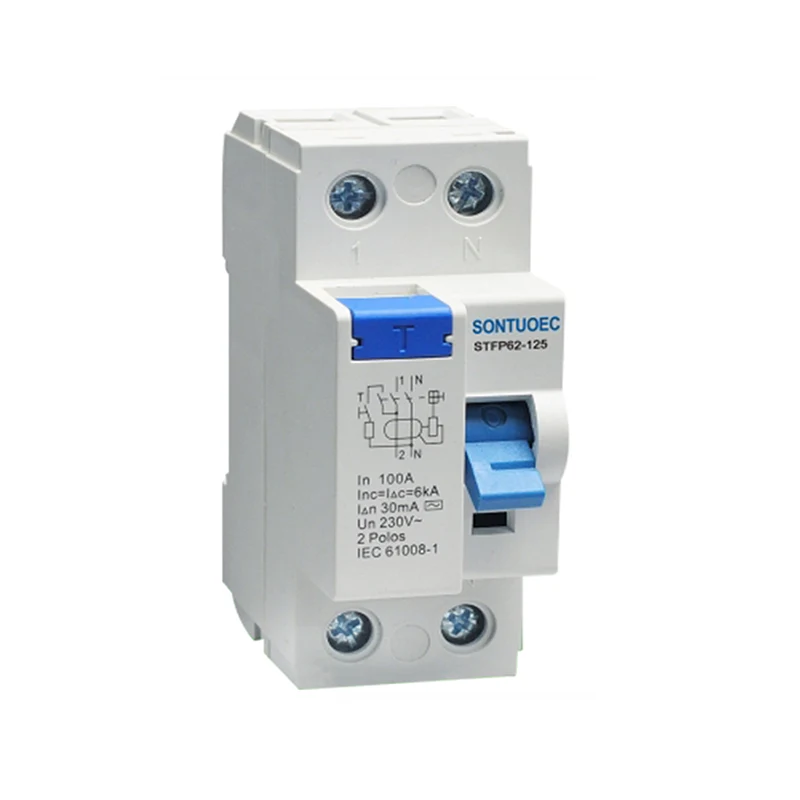

Elektroniki Magnetic A aina RCCB 125A/30mA

Magnetic ya elektroniki Aina ya RCCB 125a/30mA ina uwezo wa kugundua mikondo ya mabaki katika mizunguko kwa sababu ya kuvuja, mizunguko fupi au makosa ya ardhini na kukata moja kwa moja mizunguko wakati ya sasa inazidi kizingiti cha kuweka, na hivyo kulinda usalama wa wafanyikazi na vifaa. Kanuni yake ya kufanya kazi ni ya msingi wa kanuni ya ujanibishaji wa umeme, wakati mabaki ya sasa yanapita kwa njia ya transformer, flux inayolingana itatolewa, ambayo kwa upande husababisha mzunguko wa elektroniki kutekeleza usindikaji wa ishara, na mwishowe inadhibiti hatua ya utaratibu wa kutolewa.

Mfano:STFP360-125

Tuma Uchunguzi

Maelezo ya bidhaa

Mfano:	STFP360-125
Kiwango:	IEC 61008-1
Tabia za sasa za mabaki:	Na, na
Pole No.:	2p, 4p
Iliyopimwa sasa:	16A, 25A, 32A, 40A, 63,80,100,125a
Voltage iliyokadiriwa:	230/400V AC
Frequency iliyokadiriwa:	50/60Hz
Ilikadiriwa mabaki ya kazi ya sasa ya IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Ilikadiriwa mabaki yasiyokuwa ya kufanya kazi ya sasa i ΔNO:	≤0.5iΔN
Ilikadiriwa hali fupi-mzunguko wa sasa: Inc:	6000A
Ilikadiriwa masharti ya kawaida ya mzunguko IΔC ya sasa:	6000A
Muda wa kusafiri:	Tripping ya papo hapo0.1sec
Mabaki ya kusambaratisha anuwai ya sasa:	0.5iΔn ~ iΔn
Uvumilivu wa mitambo ya umeme:	Mizunguko 4000
Torque ya kufunga:	2.0nm
Kituo cha Uunganisho:	Screw terminal nguzo terminal na clamp
Ufungaji:	35mm din reli ya kuweka

Vipengele kuu

Usikivu wa hali ya juu na majibu ya haraka: RCCB za umeme zinaweza kugundua mikondo midogo ya mabaki, kawaida chini ya 30mA (thamani halisi kulingana na maelezo ya bidhaa), na kukata haraka mzunguko ndani ya millisecond chache, kuzuia kwa ufanisi ajali za mshtuko wa umeme.

Ulinzi wa umeme: Ikilinganishwa na RCCB za elektroniki, RCCB za umeme zinachanganya kanuni ya uingizwaji wa umeme, ambayo ina kuegemea juu na utulivu na inaweza kufanya kazi kwa kawaida katika mazingira anuwai.

Multifunctionality: Baadhi ya RCCB za umeme pia zina upakiaji, mzunguko mfupi na kazi zingine za ulinzi, ambazo zinaweza kulinda usalama wa mizunguko na vifaa.

Rahisi kusanikisha na kudumisha: RCCB za umeme kawaida huchukua muundo wa kawaida, muundo wa kompakt, rahisi kusanikisha, na rahisi kutekeleza matengenezo na ukaguzi wa kawaida.

Kanuni ya operesheni

Kanuni ya uendeshaji ya RCCB ya umeme ni msingi wa sheria ya Kirchhoff, ambayo inasema kwamba pembejeo ya sasa daima ni sawa na matokeo ya sasa (katika kesi bora). Wakati kuna uvujaji au kosa la Dunia katika mzunguko, sehemu ya mtiririko wa sasa moja kwa moja kwa kupitisha mzigo, na kuunda mabaki ya sasa. Katika hatua hii, transformer hugundua hii isiyo na usawa ya sasa na hutoa flux inayolingana ya sumaku. Baada ya flux ya sumaku kusindika na mzunguko wa elektroniki, itasababisha hatua ya utaratibu wa kuvua, ili mvunjaji wa mzunguko atakata mzunguko haraka.

Vipimo vya maombi

Electromagnetic RCCBs hutumiwa sana katika hali anuwai ambapo kinga ya umeme inahitajika, pamoja na lakini sio mdogo kwa:

Majengo ya makazi na biashara: Inatumika kulinda vifaa vya umeme na usalama wa kibinafsi, kuzuia ajali za mshtuko wa umeme na moto wa umeme.

Mistari ya uzalishaji wa viwandani: Inatumika kulinda vifaa vya umeme kama vile motors, transfoma na vifaa vingine vya umeme kutoka kwa operesheni ya kawaida, kuzuia uharibifu wa vifaa na wakati wa kupumzika kwa sababu ya kuvuja na kupakia.

Vituo vya umma: kama hospitali, shule, maktaba na maeneo mengine, yanayotumika kuhakikisha operesheni salama ya vifaa vya umeme na utumiaji salama wa umeme na wafanyikazi.

Electronic Magnetic A Type RCCB 125A/30mA
